Trong kỷ nguyên bùng nổ của hạ tầng giao thông, việc đối mặt với các thách thức về địa chất, đặc biệt là nền đất yếu, đã trở thành một bài toán sống còn đối với các kỹ sư cầu đường. Tại Việt Nam, với đặc thù địa hình đa dạng từ vùng đồng bằng sông Cửu Long ngập mặn đến các vùng duyên hải miền Trung cát trắng, việc lựa chọn vật liệu can thiệp nền móng đóng vai trò quyết định đến tuổi thọ và chất lượng khai thác của công trình. Trong số các giải pháp kỹ thuật hiện đại, vải địa kỹ thuật (Geotextile) nổi lên như một “người hùng thầm lặng”, đóng vai trò xương sống trong việc gia cố và bảo vệ kết cấu hạ tầng.
Vải địa kỹ thuật không đơn thuần chỉ là một lớp ngăn cách vật lý; nó là một sản phẩm của công nghệ vật liệu polyme tiên tiến, được thiết kế để tương tác phức tạp với các hạt đất và dòng chảy của nước ngầm. Khả năng chịu kéo, lọc ngược và phân bổ ứng suất của loại vật liệu này đã thay đổi hoàn toàn cách chúng ta tiếp cận thiết kế đường bộ trên các nền đất có chỉ số CBR thấp. Sự xuất hiện của vải địa kỹ thuật giúp giảm đáng kể chiều dày lớp đắp, tiết kiệm chi phí vật liệu và rút ngắn thời gian thi công vốn là những áp lực hàng đầu trong các dự án đầu tư công.
Tuy nhiên, để phát huy tối đa hiệu quả, việc hiểu rõ bản chất lý hóa, các tiêu chuẩn thí nghiệm và quy trình thi công nghiêm ngặt là điều bắt buộc. Bài viết này, được thực hiện bởi đội ngũ chuyên gia của Cauduong.net, sẽ cung cấp cái nhìn toàn diện và chuyên sâu nhất về vải địa kỹ thuật. Chúng tôi cam kết mang đến những dữ liệu kỹ thuật chuẩn xác, dựa trên các tiêu chuẩn hiện hành như TCVN 9844:2013 và AASHTO M288, nhằm hỗ trợ cộng đồng kỹ sư có thêm cơ sở dữ liệu tin cậy trong quá trình thiết kế và thực thi dự án.
Mục tiêu của chuyên đề này là bóc tách từng lớp chức năng của vải địa kỹ thuật, từ cơ chế phân cách vật liệu, hiệu ứng gia cường màng căng, cho đến khả năng lọc thoát nước bền vững. Bằng cách kết hợp giữa lý thuyết cơ học đất và thực tiễn thi công tại các dự án trọng điểm như Cao tốc Bắc – Nam, chúng tôi hy vọng sẽ phác họa rõ nét tầm quan trọng không thể thay thế của vật liệu địa kỹ thuật trong việc kiến tạo nên những cung đường bền vững xuyên thế kỷ.
Khái Niệm Và Tổng Quan Về Vải Địa Kỹ Thuật
Định nghĩa và bản chất vật liệu
Vải địa kỹ thuật (Geotextile) là loại vải được sản xuất từ các polyme tổng hợp như Polypropylene (PP) hoặc Polyester (PET), được chế tạo dưới dạng tấm phẳng, có khả năng thấm, dùng để lót trong đất nhằm mục đích cải thiện tính chất của đất hoặc các lớp vật liệu khác. Khác với các loại vải thông thường, vải địa kỹ thuật được thiết kế để tồn tại và hoạt động hiệu quả trong môi trường đất đầy biến động, chịu tác động của hóa chất, vi sinh vật và các lực cơ học cực lớn từ tải trọng xe chạy.
Về mặt cấu trúc, các sợi polyme được liên kết với nhau thông qua các phương pháp dệt (Woven), không dệt (Non-woven) hoặc phức hợp. Mỗi phương thức liên kết sẽ tạo ra một loại vật liệu có những đặc tính vật lý và cơ học riêng biệt. Ví dụ, vải không dệt thường có cấu trúc lỗ rỗng 3 chiều phức tạp, cực kỳ hiệu quả trong việc thoát nước, trong khi vải dệt lại ưu tiên khả năng chịu kéo cực cao để gia cường nền móng.
Vai trò chiến lược trong công trình đường bộ
Trong kết cấu áo đường, vải địa kỹ thuật đóng vai trò là một lớp đệm thông minh. Nó ngăn chặn sự thâm nhập của các hạt đất mịn từ nền đường yếu lên lớp đá dăm của móng đường, vốn là nguyên nhân chính gây ra hiện tượng “phụt bùn” và phá hủy kết cấu mặt đường nhanh chóng. Sự hiện diện của lớp vải này giúp duy trì nguyên vẹn các đặc tính thiết kế của các lớp vật liệu, từ đó đảm bảo cường độ chung của toàn bộ hệ thống giao thông.
Hơn thế nữa, trong bối cảnh biến đổi khí hậu, vải địa kỹ thuật còn đóng vai trò quan trọng trong việc bảo vệ mái dốc đường đầu cầu, chống xói mòn và ổn định mái taluy. Nó cho phép nước đi qua nhưng giữ lại các hạt đất, giúp duy trì cấu trúc hình học của công trình trước các đợt mưa lũ cực đoan. Đây chính là yếu tố cốt lõi để xây dựng các công trình giao thông thích ứng bền vững tại Việt Nam.
Phân Loại Vải Địa Kỹ Thuật Theo Công Nghệ Sản Xuất
Vải địa kỹ thuật không dệt (Non-woven Geotextile)
Vải địa kỹ thuật không dệt được tạo thành bằng cách liên kết các sợi polyme một cách ngẫu nhiên. Các phương pháp liên kết phổ biến bao gồm xăm kim (Needle-punched) hoặc ép nhiệt (Heat-bonded). Vải không dệt xăm kim có độ dày lớn, độ dãn dài cao và khả năng thoát nước xuyên tâm cũng như trong mặt phẳng cực tốt. Đây là lựa chọn hàng đầu cho các chức năng lọc, thoát nước và bảo vệ các lớp màng chống thấm HDPE trong các công trình hầm hoặc bãi lọc chất thải.

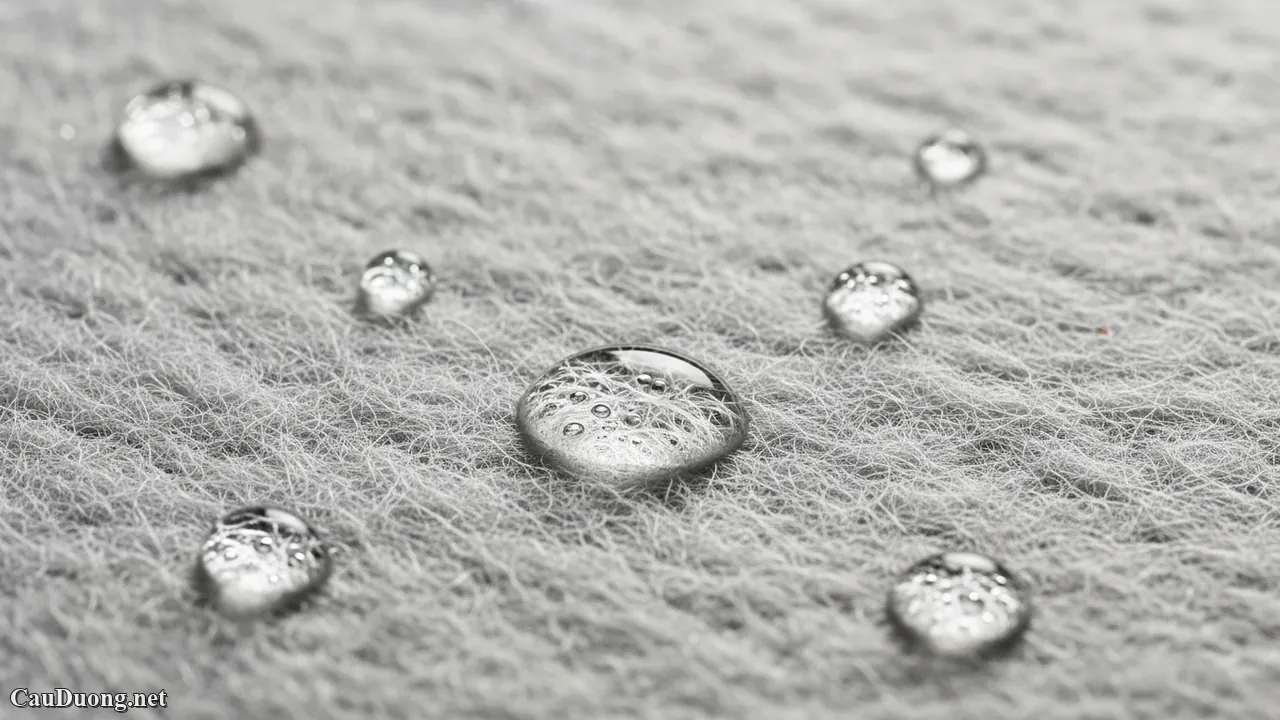

Cơ chế hoạt động của vải không dệt dựa trên cấu trúc rỗng đa tầng. Khi có dòng chảy đi qua, các lỗ rỗng này sẽ giữ lại những hạt đất có kích thước lớn hơn kích thước lỗ lọc (AOS), tạo thành một lớp lọc tự nhiên ngay trên bề mặt vải. Điều này giúp ngăn chặn hiện tượng tắc nghẽn (clogging) mà vẫn đảm bảo áp lực nước lỗ rỗng được giải tỏa kịp thời, tránh gây mất ổn định cho nền đường.
Vải địa kỹ thuật dệt (Woven Geotextile)
Ngược lại với vải không dệt, vải địa kỹ thuật dệt được tạo ra từ việc đan các sợi theo hai hướng vuông góc (hướng dọc – Warp và hướng ngang – Weft). Quy trình này tạo ra một loại vật liệu có cường độ chịu kéo rất cao (có thể lên tới hàng trăm kN/m) nhưng độ dãn dài lại rất thấp. Chính vì đặc tính này, vải dệt chủ yếu được sử dụng cho chức năng gia cường (Reinforcement) và phân cách (Separation) tại những nơi có tải trọng cực lớn hoặc yêu cầu ổn định nền móng khắt khe.
Trong thi công đường trên nền đất yếu, vải dệt được trải xuống bề mặt đất tự nhiên trước khi đổ lớp cát đệm hoặc đất đắp. Khi nền đường có xu hướng bị lún hoặc trượt dọc, vải dệt sẽ phát huy hiệu suất màng căng, hấp thụ các ứng suất kéo và truyền chúng ra các khu vực xung quanh, giúp giảm thiểu độ lún không đều và tăng hệ số an toàn cho mái dốc. Tại Việt Nam, các dòng vải dệt từ sợi PET (Polyester) rất được ưa chuộng do tính ổn định hóa học và cơ học lâu dài dưới tải trọng tĩnh.
Vải địa kỹ thuật phức hợp (Composites)
Đây là dòng sản phẩm cao cấp, kết hợp ưu điểm của cả vải dệt và vải không dệt hoặc kết hợp với lưới địa kỹ thuật (Geogrid). Vải phức hợp vừa có khả năng chịu lực kéo cực tốt từ lớp sợi gia cường, vừa có khả năng lọc thoát nước vượt trội từ lớp vải không dệt. Vật liệu này thường được ứng dụng trong các dự án đòi hỏi giải pháp kỹ thuật tổng thể, ví dụ như gia cố nền đường cao tốc chạy qua khu vực đầm lầy, nơi mà việc thoát nước cố kết và gia tăng sức chịu tải cần phải diễn ra đồng thời.
Cơ Chế Hoạt Động Kỹ Thuật Của Vải Địa Kỹ Thuật
Chức năng phân cách (Separation)

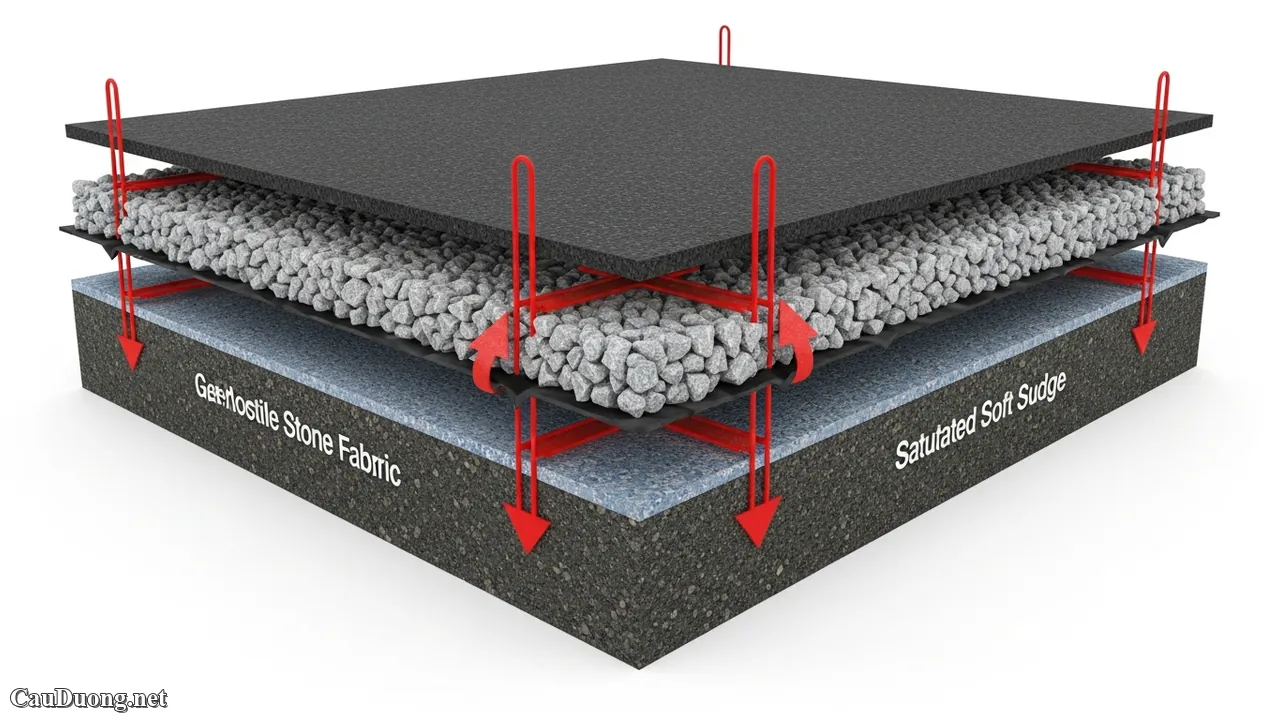

Đây là chức năng cơ bản nhất nhưng lại vô cùng quan trọng. Khi không có vải địa kỹ thuật, dưới tác động của tải trọng bánh xe (tải trọng động), lớp đá dăm phía trên sẽ bị ấn xuống nền đất yếu phía dưới, đồng thời đất mịn từ nền sẽ trồi lên chiếm chỗ trong các lỗ rỗng của đá dăm. Hiện tượng này làm mất đi khả năng chịu lực của lớp móng. Vải địa kỹ thuật đóng vai trò như một màng ngăn cách vĩnh viễn, duy trì sự sạch sẽ và đặc tính cơ học riêng biệt của từng lớp vật liệu.
Phân tích sâu hơn, chức năng phân cách giúp duy trì chỉ số CBR (California Bearing Ratio) của lớp móng đường theo đúng thiết kế. Khi các hạt mịn không thể xâm nhập, tính ma sát giữa các hạt đá dăm được bảo toàn, giúp phân bổ tải trọng xuống nền rộng hơn và đồng đều hơn. Điều này gián tiếp làm giảm độ dày cần thiết của lớp vật liệu đắp đắt tiền, mang lại hiệu quả kinh tế vượt trội cho dự án.
Chức năng gia cường (Reinforcement)
Trong cơ học đất, đất có khả năng chịu nén tốt nhưng chịu kéo rất kém. Vải địa kỹ thuật với cường độ chịu kéo cao khi được đặt vào trong đất sẽ tạo thành một hệ thống vật liệu liên hợp. Khi nền đường chịu tải, vải địa sẽ bị kéo căng, tạo ra một lực kháng lại sự biến dạng của đất. Hiệu ứng này được gọi là “hiệu ứng màng căng” (Tensioned Membrane Effect).
Lực kéo trong vải địa giúp giảm áp lực theo phương đứng truyền lên nền đất và chuyển vị ngang của đất. Điều này cực kỳ có ý nghĩa trong việc thi công các đê bao hoặc nền đường đắp cao. Bằng cách sử dụng vải địa kỹ thuật cường độ cao (ví dụ cường độ 200kN/m hoặc hơn), các kỹ sư có thể thiết kế mái taluy dốc hơn mà vẫn đảm bảo ổn định tổng thể, giúp tiết kiệm diện tích giải phóng mặt bằng.
Chức năng lọc và thoát nước (Filtration & Drainage)
Chức năng lọc cho phép nước đi qua theo phương vuông góc với mặt vải trong khi vẫn giữ lại các hạt đất. Điều này ngăn chặn hiện tượng xói ngầm (piping) – một trong những nguyên nhân hàng đầu gây sụt lún đường. Trong khi đó, chức năng thoát nước (thường chỉ có ở vải không dệt dày) cho phép nước thoát đi ngay trong mặt phẳng của vải. Điều này giúp giải tỏa nhanh chóng áp lực nước lỗ rỗng phát sinh trong quá trình đắp đất, đẩy nhanh quá trình cố kết của nền đất yếu.
Quy Trình Thi Công Vải Địa Kỹ Thuật Chuẩn Kỹ Thuật
Bước 1: Chuẩn bị mặt bằng và vật liệu
Trước khi trải vải, bề mặt nền phải được dọn sạch các gốc cây, đá sắc cạnh hoặc các vật thể có thể làm rách vải. Các hố lồi lõm cần được lấp đầy và san phẳng sơ bộ. Vải địa kỹ thuật phải được kiểm tra các thông số kỹ thuật (định lượng, cường độ kéo, độ dãn dài) tại phòng thí nghiệm hiện trường để đảm bảo đúng chủng loại thiết kế. Lưu ý: Vải địa kỹ thuật rất nhạy cảm với tia cực tím (UV), do đó không nên mở bao gói bảo vệ quá sớm trước khi thi công.
Bước 2: Trải vải và xử lý mối nối
Vải được trải dọc theo hướng tuyến đường hoặc theo hướng tính toán của thiết kế. Khi trải phải đảm bảo vải phẳng, không bị nhăn nhúm. Giữa các tấm vải kề nhau phải có sự chồng mí (overlap) hoặc được khâu bằng máy khâu chuyên dụng. Theo tiêu chuẩn TCVN 9844:2013, độ rộng chồng mí phụ thuộc vào cường độ của nền đất:
- Nền đất CBR > 3: Chồng mí tối thiểu 300mm.
- Nền đất CBR từ 1 – 3: Chồng mí tối thiểu 600mm.
- Nền đất CBR < 1: Phải khâu mối nối.
Việc khâu mối nối đảm bảo sự liên tục về cường độ kéo, ngăn chặn việc hai tấm vải bị tách rời khi có tải trọng xe thi công chạy phía trên.
Bước 3: Đổ vật liệu đắp và lu lèn
Vật liệu đắp (thường là cát hoặc đá dăm) được đổ lên trên mặt vải theo phương pháp đổ tiến (back-dumping). Tuyệt đối không cho xe vận chuyển chạy trực tiếp lên bề mặt vải khi chưa có lớp đệm tối thiểu 200mm – 300mm. Việc lu lèn phải được thực hiện từ mép vải vào giữa để tránh làm xô lệch hoặc tạo ứng suất dư không cần thiết trong vải. Cần đặc biệt chú trọng đến việc khống chế độ ẩm của vật liệu đắp để đạt được độ chặt K thiết kế mà không gây hư hại cơ học cho lớp vải địa phía dưới.
Thông số kỹ thuật phổ biến (Tham khảo)
- Cường độ chịu kéo (Tensile Strength): 10 kN/m đến 1000 kN/m
- Độ dãn dài khi đứt (Elongation): 15% (vải dệt) – 50% (vải không dệt)
- Kích thước lỗ lọc (AOS): 0.075 mm – 0.25 mm
- Hệ số thấm (Permeability): 10^-3 đến 10^-1 cm/s
- Khả năng kháng xuyên thủng CBR: 1500 N – 8000 N
Bảng Tổng Hợp So Sánh Các Loại Vải Địa Kỹ Thuật
| Đặc tính | Vải không dệt (Non-woven) | Vải dệt (Woven) | Vải phức hợp (Composites) |
|---|---|---|---|
| Cấu trúc | Sợi sắp xếp hỗn loạn, xăm kim | Sợi đan vuông góc (dọc/ngang) | Kết hợp nhiều lớp vật liệu |
| Cường độ chịu kéo | Thấp đến trung bình | Cao đến rất cao | Rất cao |
| Khả năng thoát nước | Rất tốt (xuyên tâm & trong mặt phẳng) | Kém (chỉ xuyên tâm) | Tốt đến rất tốt |
| Độ dãn dài | Lớn (40% – 100%) | Thấp (10% – 25%) | Thấp |
| Ứng dụng chính | Lọc, thoát nước, bảo vệ màng HDPE | Gia cường nền yếu, phân cách | Gia cường kết hợp thoát nước |
Các Tiêu Chuẩn Kỹ Thuật Và Kiểm Định Chất Lượng
Tại Việt Nam, việc thiết kế và thi công vải địa kỹ thuật phải tuân thủ nghiêm ngặt TCVN 9844:2013 “Vải địa kỹ thuật trong xây dựng nền đường ô tô – Thiết kế, thi công và nghiệm thu”. Tiêu chuẩn này quy định rõ các yêu cầu về cường độ kéo giật, cường độ xé rách, khả năng kháng xuyên thủng rơi tự do và các chỉ số về độ bền tia cực tím. Việc lấy mẫu thí nghiệm phải được thực hiện theo xác suất diện tích (ví dụ mỗi 5.000 m2 hoặc 10.000 m2 lấy một mẫu) để đảm bảo tính đồng nhất của vật liệu trên toàn tuyến.
Ngoài ra, các dự án có yếu tố nước ngoài thường tham chiếu tiêu chuẩn AASHTO M288 của Mỹ. Tiêu chuẩn này phân loại vải địa kỹ thuật thành các Class (1, 2, 3) dựa trên mức độ khắc nghiệt của điều kiện thi công. Ví dụ, Class 1 có độ bền cơ học cao nhất, dành cho những nơi có vật liệu đắp sắc cạnh hoặc thiết bị thi công hạng nặng, trong khi Class 3 dành cho những điều kiện nhẹ nhàng hơn. Việc hiểu và áp dụng đúng Class giúp tối ưu chi phí mà vẫn đảm bảo an toàn công trình.
Một khía cạnh kỹ thuật thường bị bỏ qua là độ bền dài hạn (Long-term design strength). Các polyme sẽ bị lão hóa theo thời gian dưới tác động của nhiệt độ, hóa chất trong đất và hiện tượng từ biến (creep). Trong các bài toán gia cường mái dốc hoặc tường chắn đất, kỹ sư phải áp dụng các hệ số giảm thấp (Reduction Factors) cho cường độ danh định của vải để tính toán cường độ cho phép sau 50 hoặc 100 năm sử dụng. Đây là điểm mấu chốt để đảm bảo công trình không bị mất ổn định sau nhiều thập kỷ vận hành.
Sự Cố Thường Gặp Và Biện Pháp Khắc Phục
Hư hỏng cơ học trong quá trình thi công
Đây là sự cố phổ biến nhất, thường xảy ra khi xe máy thi công di chuyển trực tiếp trên vải hoặc vật liệu đắp có kích thước quá lớn được đổ từ độ cao không kiểm soát. Các vết rách trên vải sẽ làm mất đi chức năng phân cách và lọc, dẫn đến hiện tượng bùn trồi cục bộ. Biện pháp khắc phục: Khi phát hiện vết rách, phải cắt bỏ phần vải hỏng và thay thế bằng tấm vải mới với độ rộng chồng mí tối thiểu 1 mét ra ngoài phạm vi vết rách, sau đó cố định kỹ trước khi phủ lại vật liệu.
Hiện tượng tắc nghẽn (Clogging)
Sảy ra khi các hạt mịn của đất lấp đầy các lỗ rỗng của vải địa không dệt, làm giảm khả năng thoát nước của hệ thống. Điều này dẫn đến tăng áp lực nước lỗ rỗng và làm mềm nền đường. Nguyên nhân thường do lựa chọn kích thước lỗ lọc (AOS) không phù hợp với thành phần hạt của đất nền. Giải pháp: Phải thực hiện thí nghiệm phân tích thành phần hạt của đất tại hiện trường và chọn loại vải có chỉ số AOS tuân theo tiêu chuẩn lọc ngược (ví dụ: O95 < d85 của đất).
Lão hóa do tia cực tím (UV Degradation)
Nếu vải địa kỹ thuật bị phơi nắng quá lâu (trên 7 ngày đối với một số loại vải không kháng UV), cường độ chịu lực sẽ giảm đi nhanh chóng, đôi khi lên tới 50%. Vải trở nên giòn và dễ mủn. Phòng ngừa: Quy trình thi công phải yêu cầu lớp vải sau khi trải phải được che phủ bằng vật liệu đắp trong vòng tối đa 48 giờ. Các cuộn vải tại kho bãi phải được bọc kín bằng bạt đen hoặc để trong kho có mái che.
Ứng Dụng Thực Tế Tại Các Công Trình Giao Thông Việt Nam
Tại dự án Cao tốc Bắc – Nam, đoạn đi qua các tỉnh Ninh Bình, Thanh Hóa có nền địa chất đất sét yếu, vải địa kỹ thuật dệt cường độ cao đã được kết hợp với bấc thấm (PVD) để xử lý nền. Vải địa giúp tạo ra một mặt bằng thi công ổn định cho các thiết bị đóng bấc thấm, đồng thời hỗ trợ phân bổ tải trọng của lớp gia tải, ngăn chặn sự trượt ngang của khối đắp khi đất nền chưa kịp cố kết.

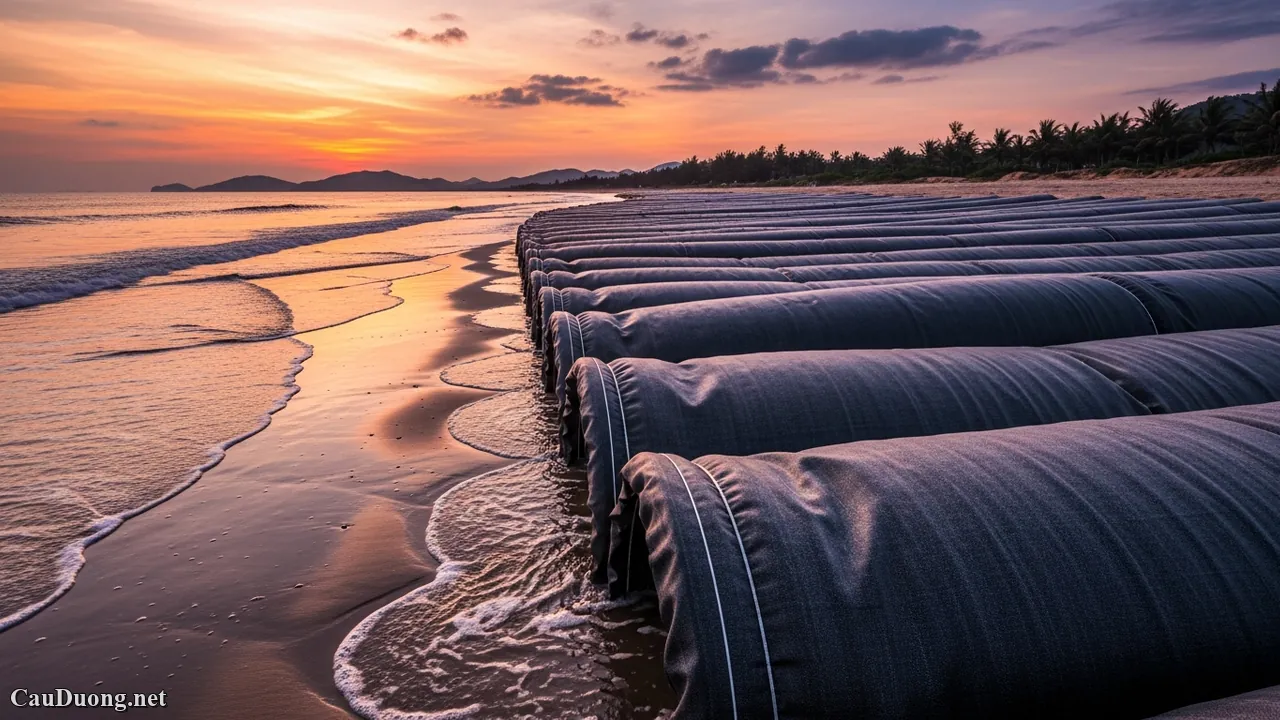

Ở khu vực Đồng bằng sông Cửu Long, nơi có các tầng đất bùn sâu hàng chục mét, vải địa kỹ thuật thường được ứng dụng dưới dạng túi địa kỹ thuật (Geobags) hoặc ống địa kỹ thuật (Geotubes) để xây dựng đê chắn sóng và kè đường. Các ống vải địa khổng lồ được bơm đầy cát tạo thành lõi đê bền vững, có khả năng tự thích ứng với sự lún sụt của nền đất bùn mà các kết cấu bê tông cứng không thể làm được. Đây là minh chứng rõ nét cho tính linh hoạt và ứng dụng đa dạng của vật liệu địa kỹ thuật trong điều kiện địa hình phức tạp.
Kết Luận
Vải địa kỹ thuật không chỉ là một vật liệu xây dựng đơn thuần mà là một giải pháp kỹ thuật tinh tế, đóng vai trò quyết định đến sự ổn định và trường tồn của hạ tầng giao thông. Thông qua các chức năng phân cách, gia cường và lọc thoát nước, loại vật liệu này đã giải quyết hiệu quả những thách thức khốc liệt của địa chất và tải trọng hiện đại. Tuy nhiên, hiệu quả của vải địa kỹ thuật phụ thuộc hoàn toàn vào sự chính xác trong khâu lựa chọn chủng loại, sự nghiêm túc trong việc tuân thủ các tiêu chuẩn TCVN 9844 và sự tỉ mỉ trong quy trình thi công thực địa.
Trong tương lai, với sự phát triển của công nghệ vật liệu, chúng ta có quyền kỳ vọng vào những thế hệ vải địa kỹ thuật thông minh (Smart Geotextiles) tích hợp cảm biến sợi quang để giám sát biến dạng và áp lực nước trong lòng đất theo thời gian thực. Tại Cauduong.net, chúng tôi tin rằng việc nắm vững và làm chủ các giải pháp vật liệu tiên tiến chính là chìa khóa để kỹ sư Việt Nam kiến tạo nên những công trình giao thông không chỉ hiện đại về hình thức mà còn bền bỉ về chất lượng, góp phần thúc đẩy sự thịnh vượng của đất nước.
