Trong hệ thống hạ tầng giao thông, công trình cầu đóng vai trò là những “mắt xích” trọng yếu, quyết định khả năng thông hành và an toàn của toàn tuyến. Khác với đường bộ, công trình cầu là một kết cấu không gian phức tạp, chịu tác động tổng hợp của tải trọng xe, điều kiện thủy văn, địa chất và môi trường khắc nghiệt. Do đó, công tác thiết kế không chỉ đơn thuần là tính toán khả năng chịu lực mà còn là nghệ thuật dự báo và kiểm soát rủi ro.
Thực tế cho thấy, một phần lớn các sự cố hư hỏng, xuống cấp sớm hoặc thậm chí sập đổ công trình cầu đều có nguồn gốc từ những sai sót trong giai đoạn thiết kế. Những lỗi này có thể xuất phát từ việc thiếu dữ liệu khảo sát, áp dụng sai tiêu chuẩn, tính toán thiếu các trường hợp tải trọng bất lợi hoặc đơn giản là thiết kế cấu tạo không phù hợp với thực tế thi công. Hậu quả là chi phí duy tu tăng vọt, tuổi thọ công trình giảm sút và tiềm ẩn nguy cơ mất an toàn giao thông nghiêm trọng.
Trong bài viết này, Cauduong.net sẽ đi sâu phân tích những nhóm lỗi kỹ thuật thường gặp nhất trong thiết kế cầu đường bộ hiện đại. Chúng tôi sẽ mổ xẻ vấn đề từ nguyên lý kết cấu, đối chiếu với các tiêu chuẩn hiện hành (như TCVN 11823:2017) và đưa ra các biện pháp khắc phục cụ thể. Mục tiêu là cung cấp một tài liệu tham khảo chuyên sâu, giúp các kỹ sư, đơn vị tư vấn và quản lý dự án có cái nhìn toàn diện để phòng ngừa rủi ro ngay từ trên bản vẽ.
1. Sai Sót Trong Khảo Sát Và Đánh Giá Số Liệu Đầu Vào
Thiếu hụt hoặc đánh giá sai về địa chất công trình
Nền móng là bộ phận quan trọng nhất quyết định sự ổn định của cầu, nhưng đây cũng là nơi chứa đựng nhiều rủi ro nhất do tính chất bất định của đất đá. Một lỗi phổ biến là mật độ hố khoan khảo sát quá thưa hoặc chiều sâu hố khoan không đủ để xác định tầng đất chịu lực tin cậy. Trong nhiều trường hợp, tư vấn thiết kế nội suy địa tầng giữa hai hố khoan cách nhau quá xa, dẫn đến việc giả định sai cao độ mũi cọc hoặc lựa chọn sai giải pháp móng.
Về mặt kỹ thuật, việc đánh giá sai các chỉ tiêu cơ lý của đất (góc nội ma sát, lực dính, mô đun biến dạng) sẽ dẫn đến tính toán sai sức chịu tải của cọc. Ví dụ, tại các vùng đất yếu, nếu không tính toán kỹ hiện tượng ma sát âm (negative skin friction) tác dụng lên cọc khi nền đất bị lún cố kết, cọc có thể bị quá tải và lún kéo theo công trình. Ngược lại, việc đánh giá quá thấp địa chất có thể dẫn đến thiết kế móng quá dư thừa, gây lãng phí lớn.
Để khắc phục, quy trình khảo sát địa chất phải tuân thủ nghiêm ngặt TCVN 10304:2014 và các chỉ dẫn kỹ thuật chuyên ngành. Mạng lưới hố khoan phải được bố trí tại tất cả các vị trí mố, trụ dự kiến. Đối với cầu lớn hoặc khu vực địa chất phức tạp (karst, đứt gãy), cần bổ sung các phương pháp thăm dò địa vật lý để có cái nhìn toàn diện dưới lòng đất.
Đánh giá sai chế độ thủy văn và xói lở

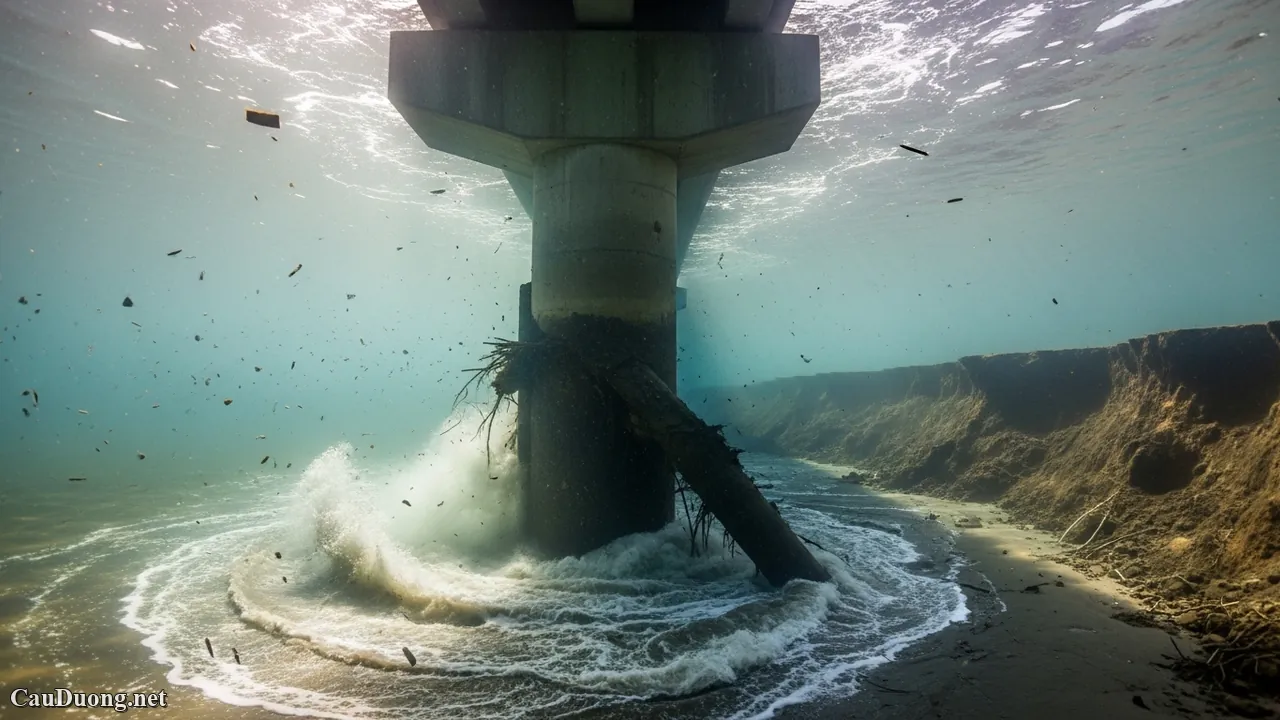

Xói lở (scour) là nguyên nhân hàng đầu gây sập cầu trên thế giới. Lỗi thiết kế thường gặp là tính toán khẩu độ thoát nước không đủ, gây co hẹp dòng chảy đột ngột, làm gia tăng vận tốc nước và gây xói sâu cục bộ tại chân trụ. Nhiều kỹ sư thiết kế chỉ quan tâm đến mực nước thiết kế (tần suất 1% hoặc 4%) để tính cao độ dầm, mà xem nhẹ việc tính toán chiều sâu hố xói.
Khi xói lở xảy ra, lớp đất phủ quanh cọc bị cuốn trôi, làm giảm chiều dài ngàm của cọc vào đất. Theo nguyên lý ổn định, điều này làm tăng chiều dài tự do của cọc (hệ số mảnh $\lambda$ tăng), dẫn đến giảm khả năng chịu tải trọng dọc trục và giảm mạnh độ cứng chống uốn ngang của hệ móng. Hậu quả là trụ cầu có thể bị nghiêng hoặc sụp đổ khi có lũ lớn.
Giải pháp khắc phục là áp dụng nghiêm ngặt các công thức tính toán xói chung, xói cục bộ và xói co hẹp theo tiêu chuẩn AASHTO LRFD hoặc Mục 2 của TCVN 11823:2017. Thiết kế phải đảm bảo đỉnh bệ móng nằm dưới cao độ xói lở dự tính, hoặc phải có biện pháp gia cố lòng sông bằng thảm đá, rọ đá, bao tải cát kỹ thuật ngay từ đầu.
2. Lỗi Trong Tính Toán Kết Cấu Và Tải Trọng
Bỏ qua hoặc tính thiếu các tải trọng đặc biệt
Trong thiết kế cầu hiện đại theo trạng thái giới hạn (Limit State Design), việc tổ hợp tải trọng là cực kỳ quan trọng. Một sai sót thường gặp là kỹ sư bỏ qua hoặc đánh giá thấp các tải trọng đặc biệt như: tải trọng động đất, tải trọng va tàu, tải trọng va xe vào trụ cầu vượt, hoặc lực hãm xe trên cầu có độ dốc lớn. Việc thiếu sót này thường không gây hậu quả ngay lập tức nhưng sẽ trở thành thảm họa khi sự cố cực đoan xảy ra.
Ví dụ, với cầu dầm liên tục nhiệt, việc tính toán thiếu tác dụng của gradient nhiệt độ (chênh lệch nhiệt độ giữa mặt trên và mặt dưới dầm) sẽ dẫn đến xuất hiện các vết nứt không mong muốn trên bản mặt cầu hoặc vùng chịu kéo của dầm. Tương tự, lực ly tâm trên các cầu cong bán kính nhỏ nếu không được tính toán kỹ sẽ gây xoắn kết cấu nhịp và quá tải cho các gối cầu phía ngoài.
Để khắc phục, cần lập bảng tổ hợp tải trọng đầy đủ theo các trạng thái giới hạn: Cường độ (I, II, III…), Sử dụng, Mỏi và Đặc biệt. Việc sử dụng các phần mềm phân tích kết cấu (như Midas Civil, RM Bridge) cần được kiểm soát chặt chẽ các thông số đầu vào, đặc biệt là các điều kiện biên và hệ số tải trọng.
Sai sót trong tính toán tác động của Từ biến và Co ngót
Đối với cầu bê tông cốt thép dự ứng lực (BTCT DƯL), từ biến (creep) và co ngót (shrinkage) của bê tông là những yếu tố ảnh hưởng lâu dài đến nội lực và biến dạng của kết cấu. Lỗi thường gặp là kỹ sư sử dụng các mô hình dự báo từ biến/co ngót mặc định trong phần mềm nước ngoài mà không hiệu chỉnh theo điều kiện khí hậu (độ ẩm trung bình) và vật liệu thực tế tại Việt Nam.
Hậu quả của việc này là độ vồng cầu không được kiểm soát đúng. Nếu tính toán mất mát ứng suất do từ biến, co ngót thấp hơn thực tế, dầm cầu sau một thời gian khai thác sẽ bị võng quá mức quy định, gây nứt vỡ lớp phủ mặt cầu và giảm êm thuận chạy xe. Ngược lại, nếu dự tính mất mát quá lớn, dầm sẽ bị vồng lên quá cao (vồng ngược), gây khó khăn cho việc thi công lớp phủ và khe co giãn.
Biện pháp khắc phục là tuân thủ các chỉ dẫn trong Mục 5 của TCVN 11823:2017 về tính toán mất mát ứng suất theo thời gian. Cần xem xét kỹ tuổi của bê tông tại thời điểm căng kéo cáp và thời điểm chất tải, vì đây là các yếu tố quyết định mức độ phát triển của từ biến.
3. Các Vấn Đề Về Cấu Tạo Chi Tiết Và Độ Bền (Durability)
Thiết kế hệ thống thoát nước kém hiệu quả
Nước đọng là “kẻ thù” số một của công trình cầu. Một lỗi thiết kế rất phổ biến nhưng hay bị xem nhẹ là bố trí hệ thống thoát nước không hợp lý: độ dốc dọc/ngang không đủ, số lượng ống thoát nước quá ít, hoặc đường kính ống quá nhỏ dễ bị tắc nghẽn bởi rác. Ngoài ra, việc thiếu chi tiết cấu tạo “mí cắt nước” (drip groove) dưới cánh hẫng dầm cũng là lỗi sơ đẳng.
Khi nước mưa (thường chứa axit hoặc muối) không thoát được nhanh, nó sẽ thấm xuống bản mặt cầu, gây ăn mòn cốt thép lớp trên, phá hoại lớp phòng nước. Nước chảy tràn xuống dầm và trụ sẽ gây rêu mốc, bong tróc bê tông và rỉ sét gối cầu. Về lâu dài, điều này làm giảm nghiêm trọng tuổi thọ công trình.
Giải pháp là thiết kế độ dốc ngang mặt cầu tối thiểu 2%, bố trí hố thu nước với khoảng cách hợp lý dựa trên tính toán thủy lực dòng chảy mặt. Ống thoát nước phải được làm bằng vật liệu bền (nhựa UPVC, gang, thép không gỉ), có lưới chắn rác và phải được dẫn dòng xuống dưới thấp, tránh xả trực tiếp vào dầm hoặc trụ cầu.
Bố trí cốt thép quá dày (Rebar Congestion)
Đây là lỗi điển hình của việc thiết kế “trên máy tính” mà thiếu thực tế thi công. Kỹ sư kết cấu thường cố gắng nhồi nhét thật nhiều cốt thép vào các vị trí chịu lực lớn (như đầu dầm, vị trí neo cáp dự ứng lực, nút khung) để đảm bảo khả năng chịu lực tính toán. Tuy nhiên, họ quên mất rằng bê tông cần có khe hở để cốt liệu đi qua và đầm dùi có thể tiếp cận.
Khi cốt thép quá dày, quá trình đổ bê tông sẽ gặp khó khăn, vữa xi măng không lấp đầy được các khoảng trống, gây ra hiện tượng rỗ bê tông (honeycombing) hoặc phân tầng. Điều này làm giảm khả năng chịu lực thực tế, mất lớp bảo vệ cốt thép, dẫn đến ăn mòn nhanh chóng. Tại các vùng neo dự ứng lực, nếu bê tông bị rỗ, nguy cơ nổ vỡ đầu dầm khi căng kéo cáp là rất cao.
Để khắc phục, kỹ sư cần tuân thủ quy định về khoảng hở cốt thép tịnh (clear spacing) tối thiểu. Nên ưu tiên sử dụng cốt thép đường kính lớn hơn để giảm số lượng thanh, hoặc sử dụng các bó cốt thép (bundled bars) theo quy định. Việc vẽ bản vẽ Shopdrawing chi tiết và mô hình hóa 3D (BIM) tại các nút phức tạp là cần thiết để kiểm soát xung đột cốt thép trước khi thi công.

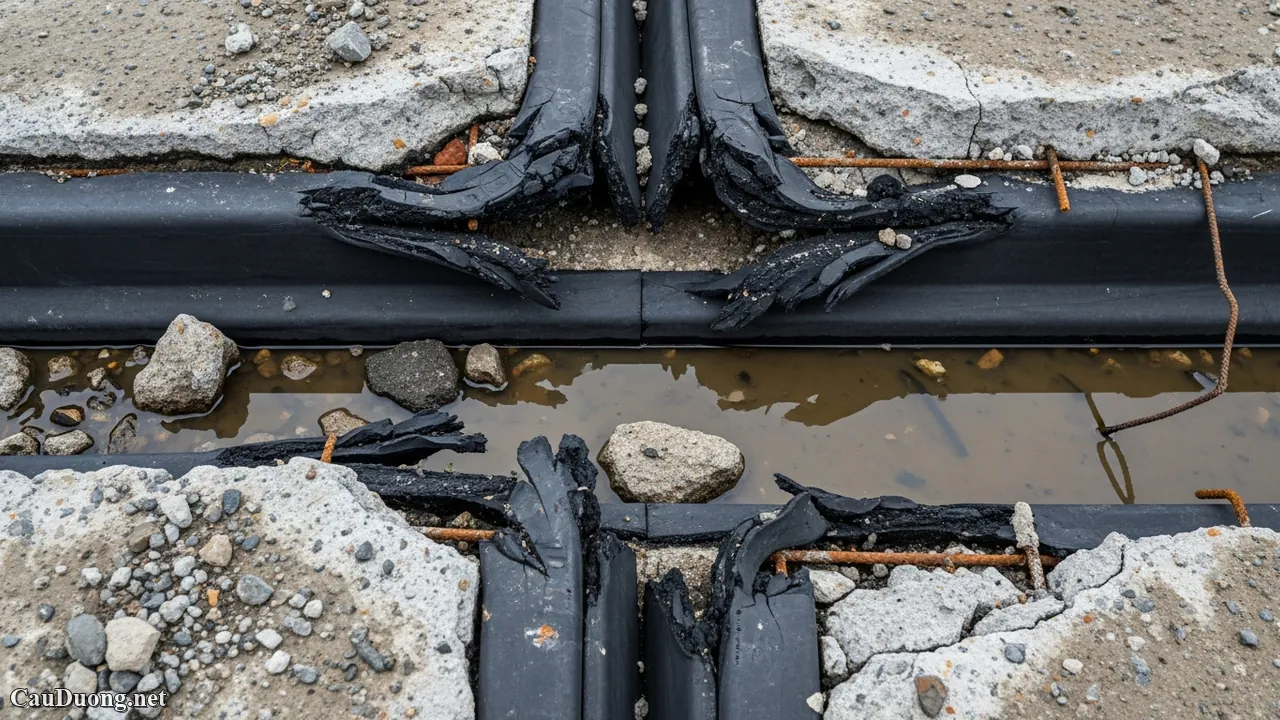

Khe co giãn và Gối cầu
Lựa chọn loại khe co giãn và gối cầu không phù hợp với chuyển vị của cầu là một lỗi thiết kế dẫn đến hư hỏng thường xuyên. Nếu tính toán chuyển vị nhiệt, từ biến, co ngót không đủ, khe co giãn sẽ bị kéo hở quá mức hoặc bị chèn nát, gối cầu bị trượt ra khỏi đá kê hoặc bị biến dạng cắt quá giới hạn cho phép.
Ngoài ra, việc không thiết kế không gian đủ rộng để kích nâng dầm phục vụ thay thế gối cầu sau này cũng là một thiếu sót lớn về tư duy bảo trì. Cầu là công trình có tuổi thọ 100 năm, nhưng gối cầu và khe co giãn thường chỉ có tuổi thọ 15-20 năm, do đó khả năng thay thế dễ dàng là yêu cầu bắt buộc trong thiết kế.
4. Lỗi Thiết Kế Biện Pháp Thi Công (Constructability)
Thiết kế không khả thi về mặt lắp dựng

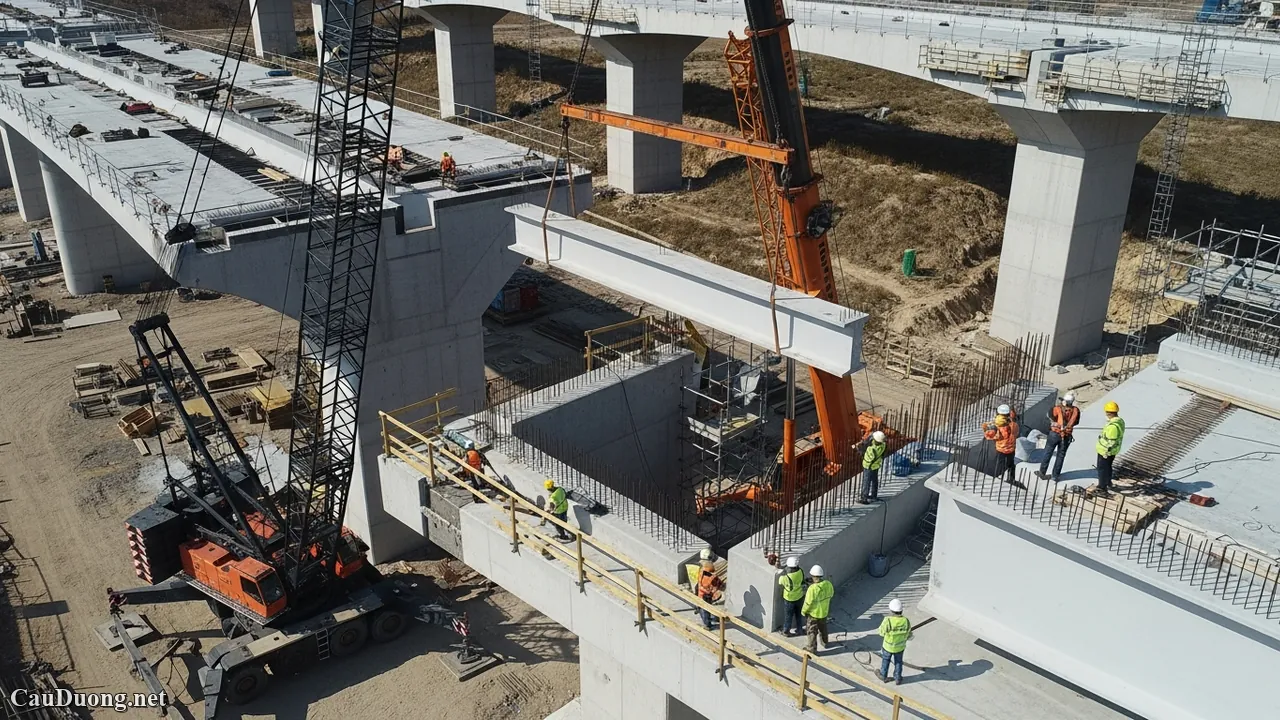

Một bản thiết kế kết cấu hoàn hảo trên lý thuyết vẫn có thể thất bại nếu không thể thi công được. Ví dụ, thiết kế các đốt dầm đúc sẵn quá nặng hoặc quá dài vượt quá khả năng cẩu lắp của thiết bị hiện có tại công trường hoặc không thể vận chuyển đến vị trí cầu (do đường hẹp, bán kính cong nhỏ). Hoặc thiết kế dầm đúc tại chỗ trên đà giáo ở những nơi có dòng chảy xiết, địa hình hiểm trở mà không tính toán đến chi phí và rủi ro của hệ đà giáo.
Lỗi này thường xuất phát từ việc kỹ sư thiết kế thiếu kinh nghiệm thực địa. Giải pháp là phải luôn lập phương án tổ chức thi công tổng thể song song với thiết kế kỹ thuật. Phải trả lời được câu hỏi: “Làm thế nào để đưa cấu kiện này vào vị trí?”, “Cần cẩu loại nào, đứng ở đâu?”, “Nền đất có chịu được tải trọng cẩu không?”.
5. Tổng Hợp Các Giải Pháp Khắc Phục Và Quy Trình Quản Lý Chất Lượng
Để giảm thiểu tối đa các lỗi thiết kế nêu trên, cần áp dụng một quy trình kiểm soát chất lượng (QA/QC) chặt chẽ và đa tầng:
- Áp dụng công nghệ BIM (Building Information Modeling): Mô hình hóa thông tin công trình giúp trực quan hóa thiết kế, phát hiện xung đột cốt thép, xung đột hệ thống thoát nước và mô phỏng biện pháp thi công ngay trong môi trường ảo.
- Thẩm tra thiết kế độc lập (Peer Review): Đối với các cầu lớn, phức tạp, bắt buộc phải có đơn vị tư vấn độc lập thẩm tra lại toàn bộ tính toán và bản vẽ. Việc này giúp phát hiện các lỗi “điểm mù” mà tư vấn chính có thể bỏ sót.
- Khảo sát hiện trường kỹ lưỡng: Kỹ sư thiết kế không được chỉ ngồi văn phòng. Việc đi thực địa giúp cảm nhận được quy mô, bối cảnh, các yếu tố thủy văn, địa hình mà bản đồ không thể hiện hết.
- Tuân thủ và cập nhật tiêu chuẩn: Luôn bám sát các tiêu chuẩn thiết kế mới nhất (như TCVN 11823:2017), đồng thời tham khảo các bài học kinh nghiệm từ các sự cố cầu trên thế giới.
- Tư duy thiết kế trọn đời (Life-cycle Design): Chuyển dịch tư duy từ “thiết kế để xây dựng” sang “thiết kế để vận hành và bảo trì”. Chú trọng các chi tiết đảm bảo độ bền và khả năng thay thế các bộ phận hao mòn.
Bảng Tổng Hợp Các Lỗi Thường Gặp Và Hậu Quả Điển Hình
| Hạng mục | Lỗi thường gặp | Hậu quả kỹ thuật | Giải pháp phòng ngừa |
|---|---|---|---|
| Địa chất & Móng | Số liệu khảo sát thiếu, tính toán sức chịu tải sai, bỏ qua ma sát âm. | Lún lệch, lún quá mức, sập mố trụ. | Tăng mật độ khoan, thí nghiệm nén tĩnh cọc, tính toán theo TCVN 10304. |
| Thủy văn | Khẩu độ cầu hẹp, không tính xói sâu cục bộ. | Xói lở chân trụ, mất ổn định móng cọc, sập cầu. | Tính toán xói theo AASHTO, gia cố lòng sông, mở rộng khẩu độ. |
| Kết cấu nhịp | Tính thiếu mất mát ứng suất, bỏ qua gradient nhiệt. | Dầm võng quá mức, nứt bê tông, tuổi thọ giảm. | Mô phỏng phân tích theo giai đoạn thi công, tính toán từ biến chính xác. |
| Chi tiết cấu tạo | Thoát nước kém, cốt thép quá dày, khe co giãn sai. | Rỉ cốt thép, rỗ bê tông, thấm nước, hư hỏng gối. | Thiết kế chi tiết thoát nước, BIM kiểm soát cốt thép, chọn gối/khe dư dư địa. |
Kết Luận
Thiết kế cầu đường là một lĩnh vực kỹ thuật đòi hỏi sự chính xác tuyệt đối và tư duy tổng hợp. Một bản thiết kế tốt không chỉ là những con số tính toán an toàn trên thuyết minh, mà phải là một giải pháp hài hòa giữa khả năng chịu lực, tính khả thi trong thi công, độ bền lâu dài và hiệu quả kinh tế. Những lỗi sai trong thiết kế, dù nhỏ nhất, cũng có thể dẫn đến những cái giá rất đắt trong tương lai.
Tại Cauduong.net, chúng tôi tin rằng việc nhận diện thẳng thắn các lỗi thường gặp và trang bị kiến thức vững chắc về tiêu chuẩn, công nghệ mới chính là chìa khóa để nâng cao chất lượng công trình giao thông tại Việt Nam. Sự cẩn trọng, tỉ mỉ và trách nhiệm của người kỹ sư thiết kế chính là tấm lá chắn đầu tiên và vững chắc nhất bảo vệ sự an toàn cho cộng đồng.
