Quy Trình Thiết Kế Cầu Theo Tiêu Chuẩn Việt Nam

MỤC LỤC

Trong bối cảnh hạ tầng giao thông Việt Nam đang phát triển với tốc độ vũ bão, việc thiết kế cầu không chỉ dừng lại ở việc nối liền hai bờ mà còn là bài toán tổng hòa giữa kỹ thuật, kinh tế, thẩm mỹ và độ bền vững. Những công trình cầu hiện đại như cầu Mỹ Thuận 2, cầu Bạch Đằng hay các cầu cạn trên tuyến cao tốc Bắc – Nam không chỉ là biểu tượng của sự phát triển mà còn là minh chứng cho năng lực thiết kế ngày càng tiệm cận trình độ thế giới của đội ngũ kỹ sư Việt Nam.

Để đảm bảo các công trình này vận hành an toàn trong suốt tuổi thọ thiết kế (thường là 100 năm), quy trình thiết kế phải tuân thủ nghiêm ngặt các tiêu chuẩn quốc gia, đặc biệt là bộ tiêu chuẩn TCVN 11823:2017 “Thiết kế cầu đường bộ”. Đây là bộ tiêu chuẩn được biên soạn dựa trên cơ sở tiêu chuẩn AASHTO LRFD (Mỹ), đánh dấu bước chuyển mình quan trọng từ tư duy thiết kế theo ứng suất cho phép sang thiết kế theo hệ số tải trọng và sức kháng.

Trong bài viết này, Cauduong.net sẽ đi sâu phân tích quy trình thiết kế cầu chuẩn mực, giải mã các nguyên lý chịu lực phức tạp, làm rõ các trạng thái giới hạn và cung cấp cái nhìn toàn diện về cách một cây cầu được hình thành từ bản vẽ đến hiện thực, đảm bảo tính chính xác, khoa học và chuyên nghiệp.

1. Cơ Sở Pháp Lý Và Tiêu Chuẩn Kỹ Thuật Áp Dụng

Trước khi bắt tay vào tính toán, kỹ sư thiết kế cần nắm vững hệ thống tiêu chuẩn kỹ thuật hiện hành. Tại Việt Nam, thiết kế cầu chịu sự điều chỉnh của một hệ thống văn bản pháp lý và tiêu chuẩn kỹ thuật chặt chẽ nhằm đảm bảo tính đồng bộ và an toàn tuyệt đối.

Hệ thống tiêu chuẩn cốt lõi

Xương sống của quy trình thiết kế là TCVN 11823:2017. Bộ tiêu chuẩn này bao gồm 12 phần, quy định chi tiết từ tải trọng, phân tích kết cấu, đến thiết kế các bộ phận bê tông, thép, nền móng và khe co giãn. Điểm ưu việt của TCVN 11823:2017 so với các tiêu chuẩn cũ (như 22TCN 272-05) là sự cập nhật các hệ số an toàn dựa trên xác suất thống kê hiện đại, giúp tối ưu hóa vật liệu trong khi vẫn đảm bảo độ tin cậy của công trình.

Ngoài ra, quy trình thiết kế còn phải tham chiếu các tiêu chuẩn liên quan khác như:

TCVN 2737:1995: Tải trọng và tác động (cho các phần không được quy định trong 11823).
TCVN 10304:2014: Móng cọc – Tiêu chuẩn thiết kế.
TCVN 9386:2012: Thiết kế công trình chịu động đất.
TCVN 9393:2012: Cọc – Phương pháp thử nghiệm hiện trường.

Tại sao phải tuân thủ nghiêm ngặt TCVN 11823:2017?

Việc tuân thủ tiêu chuẩn không chỉ là yêu cầu pháp lý bắt buộc để được thẩm định và phê duyệt dự án, mà còn là “lá chắn” bảo vệ kỹ sư thiết kế trước các rủi ro nghề nghiệp. Mọi tính toán về nội lực, chuyển vị, hay bố trí cốt thép đều phải có căn cứ dẫn chiếu từ các điều khoản cụ thể trong tiêu chuẩn. Điều này đảm bảo rằng, dù công trình được xây dựng ở vùng núi phía Bắc hay vùng ngập mặn Đồng bằng sông Cửu Long, nó đều đạt chuẩn an toàn quốc gia.

2. Triết Lý Thiết Kế: Phương Pháp LRFD (Load and Resistance Factor Design)

Khác với các phương pháp cổ điển, thiết kế cầu hiện đại tại Việt Nam áp dụng phương pháp Hệ số Tải trọng và Sức kháng (LRFD). Đây là trái tim của TCVN 11823:2017 và là kiến thức bắt buộc đối với mọi kỹ sư cầu đường.

Nguyên lý cơ bản

Phương pháp LRFD dựa trên nguyên tắc: Sức kháng của kết cấu (khả năng chịu lực) sau khi đã nhân với hệ số giảm (hệ số sức kháng) phải lớn hơn hoặc bằng tổng hiệu ứng của các tải trọng sau khi đã nhân với hệ số tăng (hệ số tải trọng). Công thức tổng quát được biểu diễn như sau:

$$\sum \eta_i \gamma_i Q_i \leq \phi R_n = R_r$$

Trong đó:

$\eta_i$: Hệ số điều chỉnh tải trọng (liên quan đến tính dẻo, tính dư và tầm quan trọng của công trình).
$\gamma_i$: Hệ số tải trọng (thường > 1.0 đối với tải trọng gây bất lợi).
$Q_i$: Hiệu ứng tải trọng (mô men, lực cắt, lực dọc…).
$\phi$: Hệ số sức kháng (thường < 1.0, phản ánh sự không chắc chắn về vật liệu và thi công).
$R_n$: Sức kháng danh định.
$R_r$: Sức kháng tính toán.

Phân tích ý nghĩa kỹ thuật

Sự ưu việt của LRFD nằm ở chỗ nó tách biệt các yếu tố rủi ro. Rủi ro về tải trọng (xe quá tải, gió bão bất thường) được xử lý qua hệ số $\gamma$. Rủi ro về vật liệu (bê tông không đạt mác, thép yếu hơn thiết kế) được xử lý qua hệ số $\phi$. Cách tiếp cận này giúp kết cấu có độ an toàn đồng đều hơn ở các bộ phận khác nhau, tránh lãng phí vật liệu ở những nơi không cần thiết và tập trung gia cường ở những vị trí xung yếu.

3. Các Trạng Thái Giới Hạn Trong Thiết Kế Cầu

Theo quy trình chuẩn, một cây cầu không chỉ cần “đủ khỏe” (không sập) mà còn phải “đủ tốt” (không nứt quá lớn, không rung lắc, bền với môi trường). Do đó, TCVN 11823:2017 quy định 4 nhóm trạng thái giới hạn (TTGH) cần kiểm toán:

Trạng thái giới hạn Cường độ (Strength Limit State)

Đây là trạng thái quan trọng nhất để đảm bảo cầu không bị sập đổ dưới tác dụng của các tổ hợp tải trọng lớn nhất có thể xảy ra.

Cường độ I: Tổ hợp tải trọng xe cơ bản (HL-93) với gió nhẹ. Đây là tổ hợp kiểm soát thiết kế chủ yếu.
Cường độ II: Dùng cho các phương tiện đặc biệt (xe quá tải được phép lưu thông).
Cường độ III, IV, V: Liên quan đến tác động của gió bão mạnh, nhiệt độ và các yếu tố khí động học.

Trạng thái giới hạn Sử dụng (Service Limit State)

Đảm bảo sự làm việc bình thường của cầu. Tại trạng thái này, các kiểm toán tập trung vào:

Độ võng: Đảm bảo cầu không bị võng quá mức gây tâm lý sợ hãi cho người đi đường và ảnh hưởng thoát nước.
Bề rộng vết nứt: Kiểm soát vết nứt trong bê tông để ngăn chặn cốt thép bị ăn mòn (đặc biệt quan trọng ở môi trường biển).

Trạng thái giới hạn Mỏi và Gãy (Fatigue and Fracture Limit State)

Đối với kết cấu thép hoặc cốt thép trong bê tông, tải trọng xe chạy lặp đi lặp lại hàng triệu lần trong suốt vòng đời có thể gây ra hiện tượng mỏi. Thiết kế phải giới hạn biên độ ứng suất để ngăn ngừa vết nứt mỏi phát triển, đặc biệt là tại các mối hàn và liên kết bu lông.

Trạng thái giới hạn Đặc biệt (Extreme Event Limit State)

Đảm bảo cầu không bị sụp đổ ngay cả khi gặp thảm họa lớn (dù có thể bị hư hỏng nặng). Bao gồm:

Động đất: Thiết kế cầu có độ dẻo để hấp thụ năng lượng địa chấn.
Va xe, va tàu: Tính toán lực va chạm vào trụ cầu.
Lũ lụt, xói lở: Kiểm toán độ sâu xói lở tại móng trụ.

4. Trình Tự Các Bước Thiết Kế Chi Tiết

Quy trình thiết kế cầu là một chuỗi các bước logic, từ tổng quát đến chi tiết, đòi hỏi sự phối hợp giữa nhiều bộ môn: trắc địa, địa chất, thủy văn, kết cấu và thi công.

Bước 1: Khảo sát và Lập phương án (Bước Lập Dự án/Thiết kế cơ sở)

Đây là giai đoạn định hình “hình hài” của cây cầu. Kỹ sư phải dựa trên:

Dữ liệu thủy văn: Xác định mực nước thông thuyền, mực nước lũ thiết kế để chọn cao độ đáy dầm.
Dữ liệu địa chất: Khoan thăm dò để xác định tầng đất yếu, tầng đất chịu lực, từ đó quyết định dùng móng cọc khoan nhồi, cọc đóng hay móng nông.
Yêu cầu giao thông: Số làn xe, khổ giới hạn, tải trọng thiết kế.

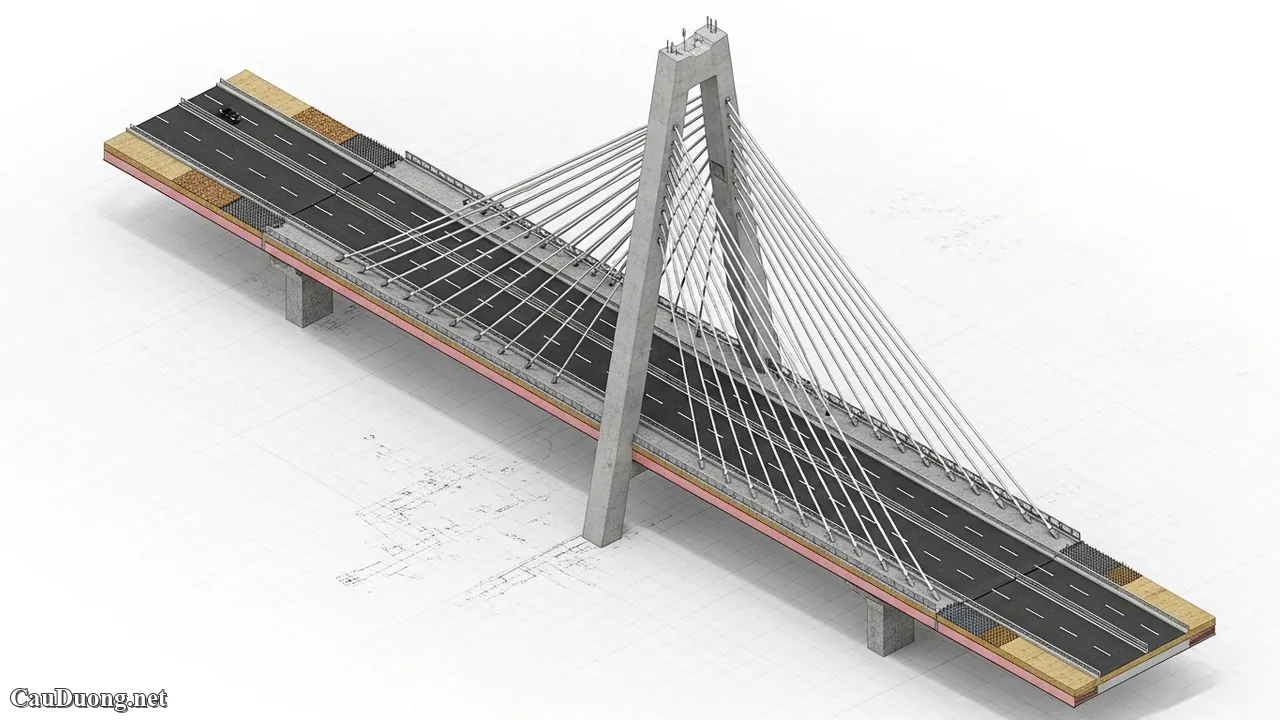

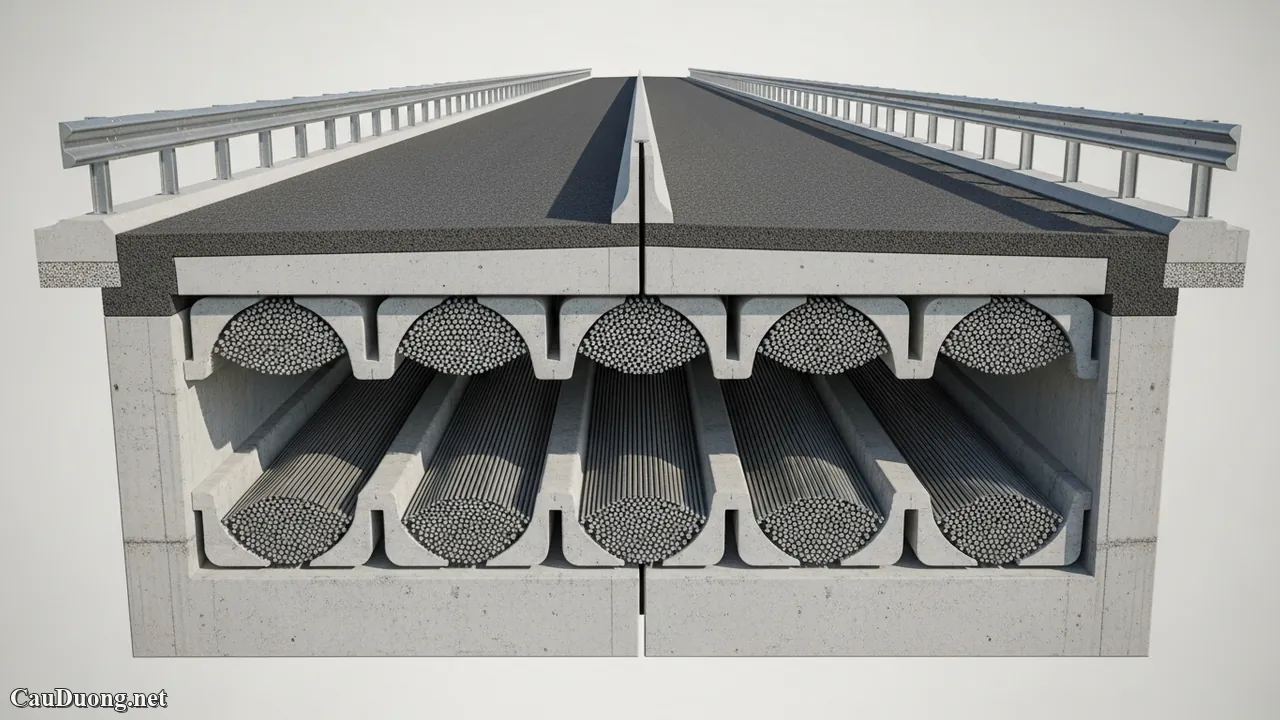

Tại bước này, các phương án kết cấu nhịp (dầm I, dầm Super-T, dầm hộp đúc hẫng, dây văng…) được so sánh về kinh tế – kỹ thuật để chọn ra phương án tối ưu.

Bước 2: Phân tích kết cấu và Tính toán nội lực (Thiết kế Kỹ thuật)

Sau khi chốt phương án, kỹ sư sử dụng các phần mềm chuyên dụng như Midas Civil, RM Bridge, CSi Bridge để mô hình hóa cầu.Nhiệm vụ phân tích:

Mô hình hóa 3D toàn bộ cầu hoặc 2D từng khung.
Gán các điều kiện biên (gối cầu, liên kết ngàm, đất nền).
Chất tải: Tải trọng bản thân, hoạt tải xe HL-93, tải trọng làn, tải trọng người đi bộ, lực hãm xe.
Chạy phân tích để xuất ra biểu đồ bao mô men, lực cắt, lực dọc tại các mặt cắt bất lợi nhất.

Bước 3: Thiết kế chi tiết cấu kiện (Thiết kế Bản vẽ thi công)

Dựa trên nội lực đã tính, tiến hành:

Tính toán cốt thép: Bố trí cốt thép thường và cáp dự ứng lực cho dầm, trụ. Kiểm toán khả năng chịu cắt, chịu uốn, chịu xoắn.
Kiểm toán cục bộ: Tính toán khu vực neo cáp, tính toán gối cầu, khe co giãn.
Thiết kế móng: Xác định chiều dài cọc, số lượng cọc, kích thước bệ móng dựa trên sức chịu tải của đất nền và vật liệu cọc.

Kết quả là bộ hồ sơ bản vẽ thi công chi tiết đến từng thanh thép, từng cao độ, phục vụ trực tiếp cho nhà thầu xây dựng.

5. Tải Trọng Thiết Kế: Trọng Tâm Của Bài Toán

Hiểu đúng về tải trọng là chìa khóa của một thiết kế an toàn. TCVN 11823:2017 quy định tải trọng xe thiết kế là HL-93.

Cấu trúc của tải trọng HL-93

Tải trọng HL-93 là một tải trọng giả định, nặng hơn đáng kể so với các đoàn xe thực tế để dự phòng cho tương lai. Nó bao gồm tổ hợp của:

Xe tải thiết kế: 3 trục, tổng trọng lượng 145 kN + 145 kN + 35 kN.
Hoặc Xe hai trục thiết kế (Tandem): 2 trục cách nhau 1.2m, mỗi trục 110 kN.
Cộng với Tải trọng làn: 9.3 N/mm phân bố đều trên chiều rộng 3m của làn xe.

Lưu ý quan trọng: Khi tính toán, phải xét đến hệ số xung kích (IM) để kể đến tác động động lực học khi xe chạy nhanh, nhưng không áp dụng IM cho tải trọng làn.

6. Các Vấn Đề Thường Gặp Và Giải Pháp Kỹ Thuật

Trong thực tế thiết kế và thi công cầu tại Việt Nam, một số vấn đề kỹ thuật sau thường xuyên xuất hiện và cần được xử lý triệt để:

Xử lý nền đất yếu

Tại khu vực ĐBSCL hoặc ven biển, tầng đất yếu rất dày.Giải pháp: Sử dụng cọc khoan nhồi đường kính lớn cắm sâu vào tầng đất tốt (có thể sâu tới 80-100m). Cần tính toán kỹ hiện tượng ma sát âm (nền đất lún kéo cọc xuống) làm giảm sức chịu tải của cọc.

Hiện tượng co ngót và từ biến của bê tông

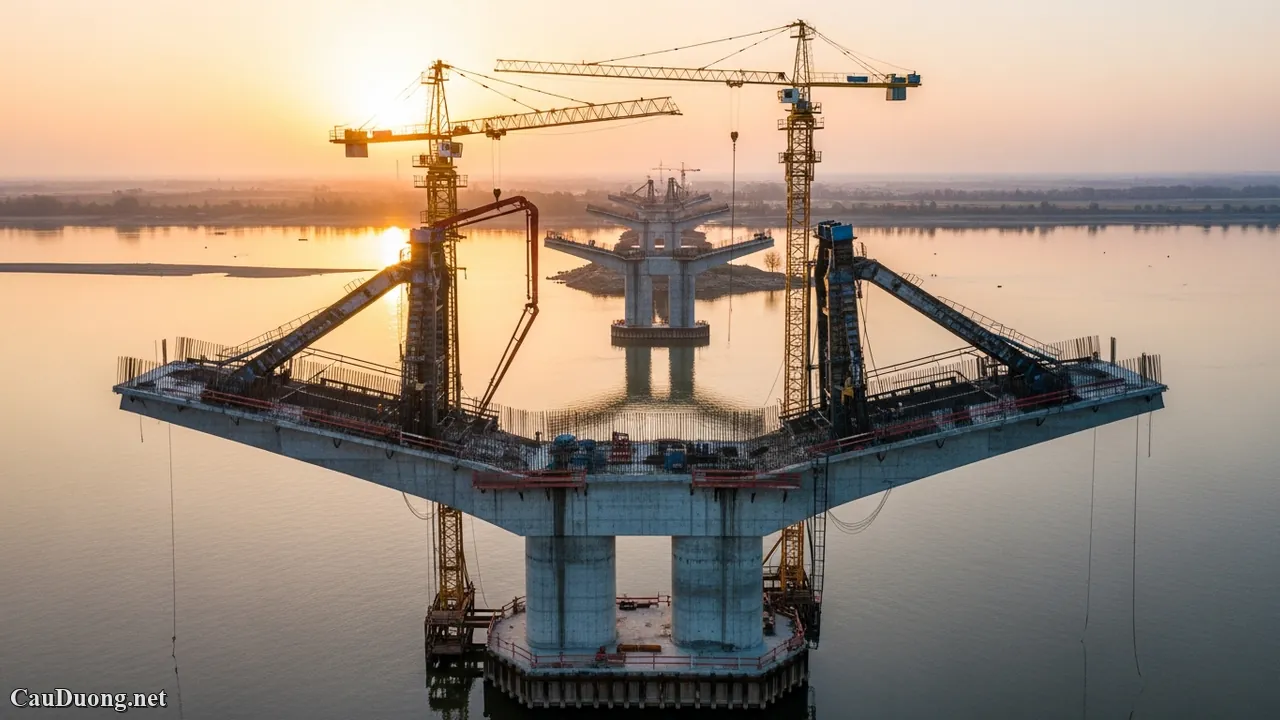

Đối với cầu bê tông cốt thép dự ứng lực (nhịp lớn, thi công đúc hẫng), co ngót và từ biến gây ra mất mát ứng suất dự ứng lực và làm tăng độ võng dài hạn của dầm.Giải pháp: Mô phỏng chính xác quá trình thi công theo thời gian (Time-dependent analysis) trong phần mềm để dự báo độ vồng thi công, đảm bảo cầu sau 10-20 năm vẫn đảm bảo cao độ thiết kế.

Ăn mòn cốt thép trong môi trường biển

Giải pháp: Tăng chiều dày lớp bê tông bảo vệ (theo TCVN 11823 và TCVN 9346), sử dụng bê tông mác cao (độ thấm thấp), hoặc sử dụng phụ gia ức chế ăn mòn, thép epoxy hoặc thép không gỉ cho các vị trí nhạy cảm.

Bảng Tổng Hợp Các Hệ Số Tải Trọng Cơ Bản (Theo TCVN 11823:2017)

Bảng dưới đây tóm tắt các hệ số tải trọng $\gamma$ thường dùng nhất cho Trạng thái giới hạn Cường độ I:

Loại tải trọng	Ký hiệu	Hệ số $\gamma_{max}$	Hệ số $\gamma_{min}$	Ghi chú
Tĩnh tải (Cấu kiện đúc sẵn)	DC	1.25	0.90	Dầm, bản mặt cầu
Tĩnh tải (Đổ tại chỗ)	DC	1.25	0.90	Dầm hộp đúc hẫng
Lớp phủ mặt cầu	DW	1.50	0.65	Bê tông nhựa
Hoạt tải xe + Làn	LL	1.75	–	Xe tải thiết kế HL-93
Lực hãm xe	BR	1.75	–	Lấy theo % hoạt tải
Lực ly tâm	CE	1.75	–	Cầu cong

Kết Luận

Quy trình thiết kế cầu theo tiêu chuẩn Việt Nam TCVN 11823:2017 là một hệ thống chặt chẽ, khoa học và tiệm cận với trình độ tiên tiến của thế giới. Việc chuyển đổi sang phương pháp LRFD đã giúp tối ưu hóa kết cấu, nâng cao độ an toàn và tuổi thọ công trình.

Đối với kỹ sư cầu đường, việc nắm vững không chỉ các công thức tính toán mà cả bản chất vật lý, cơ học đằng sau các con số là yếu tố sống còn. Một thiết kế tốt không chỉ dừng lại ở việc “đủ tải” mà còn phải đảm bảo tính khả thi trong thi công, kinh tế trong đầu tư và bền vững trong khai thác. Cauduong.net tin rằng, với sự tuân thủ nghiêm ngặt các quy trình và tiêu chuẩn này, hạ tầng giao thông Việt Nam sẽ ngày càng sở hữu nhiều công trình tầm cỡ, bền vững với thời gian.
