Trong lĩnh vực xây dựng hạ tầng giao thông, đặc biệt là công trình cầu, công tác tính toán kết cấu đóng vai trò “xương sống” quyết định sự an toàn, tuổi thọ và hiệu quả kinh tế của dự án. Cầu không chỉ là những khối bê tông hay kết cấu thép vô tri, mà là những hệ thống chịu lực phức tạp, phải đối mặt với vô vàn tải trọng động, tác động môi trường khắc nghiệt và các kịch bản rủi ro như động đất, gió bão hay va chạm tàu bè.
Sự phát triển của khoa học máy tính và các lý thuyết cơ học tiên tiến đã tạo ra một cuộc cách mạng trong phương pháp tính toán cầu. Từ những phép tính tay dựa trên các giả thiết đơn giản hóa của thế kỷ trước, ngày nay, các kỹ sư cầu đường tại Việt Nam và trên thế giới đã có thể mô phỏng chính xác ứng xử của công trình trong không gian ba chiều (3D), phân tích các trạng thái phi tuyến và dự báo tuổi thọ mỏi của vật liệu với độ tin cậy cao.
Trong bài viết này, Cauduong.net sẽ đi sâu phân tích hệ thống các phương pháp tính toán kết cấu cầu hiện đại, đối chiếu với các tiêu chuẩn thiết kế hiện hành như TCVN 11823:2017 và AASHTO LRFD. Chúng tôi cam kết mang đến những kiến thức kỹ thuật chuẩn xác, có chiều sâu, giúp các kỹ sư, sinh viên và nhà quản lý nắm bắt được bức tranh toàn cảnh về công nghệ thiết kế cầu ngày nay.
1. Tổng Quan Về Triết Lý Thiết Kế: Từ ASD Đến LRFD
Sự chuyển dịch của các tiêu chuẩn thiết kế
Trước khi đi vào các phương pháp tính toán cụ thể, cần hiểu rõ về triết lý thiết kế, hay còn gọi là “luật chơi” mà các kỹ sư phải tuân thủ. Trong lịch sử, phương pháp Thiết kế theo ứng suất cho phép (Allowable Stress Design – ASD) đã thống trị trong thời gian dài. Phương pháp này dựa trên nguyên tắc đơn giản: ứng suất sinh ra do tải trọng làm việc không được vượt quá một phần nhỏ của giới hạn bền vật liệu (thường thông qua hệ số an toàn toàn cầu).
Tuy nhiên, ASD bộc lộ nhược điểm là không xét đến sự biến thiên khác nhau của các loại tải trọng và sức kháng. Điều này dẫn đến việc một số bộ phận công trình có thể quá an toàn gây lãng phí, trong khi bộ phận khác lại tiềm ẩn rủi ro. Chính vì thế, tiêu chuẩn cầu hiện đại tại Việt Nam (TCVN 11823:2017) và quốc tế (AASHTO) đã chuyển sang phương pháp Thiết kế theo hệ số tải trọng và hệ số sức kháng (Load and Resistance Factor Design – LRFD).
Nguyên lý cốt lõi của LRFD
Phương pháp LRFD dựa trên lý thuyết xác suất thống kê, đảm bảo độ an toàn của công trình thông qua bất đẳng thức cơ bản:
$$\sum \eta_i \gamma_i Q_i \leq \phi R_n$$
Trong đó, các kỹ sư phải tính toán để tổ hợp tải trọng đã nhân hệ số vượt tải ($\gamma$) không vượt quá sức kháng danh định ($R_n$) đã nhân hệ số giảm tải ($\phi$). Phương pháp này yêu cầu việc tính toán nội lực (Momen, Lực cắt, Lực dọc…) phải cực kỳ chính xác để tối ưu hóa kết cấu mà vẫn đảm bảo độ tin cậy ở các trạng thái giới hạn: Cường độ (Strength), Sử dụng (Service), Mỏi (Fatigue) và Đặc biệt (Extreme Event).
Việc áp dụng LRFD đòi hỏi các phương pháp phân tích kết cấu phải mô tả được sự phân bố lại nội lực, ảnh hưởng của từ biến, co ngót và quá trình thi công phân đoạn, điều mà các phương pháp tính toán thủ công trước đây khó lòng đáp ứng trọn vẹn.
2. Phương Pháp Phân Tích Dựa Trên Sức Bền Vật Liệu & Cơ Học Kết Cấu Cổ Điển
Lý thuyết dầm (Beam Theory)
Mặc dù công nghệ phát triển, lý thuyết dầm vẫn là nền tảng không thể thay thế cho các bước thiết kế sơ bộ và kiểm tra nhanh. Hai lý thuyết phổ biến nhất là:
- Dầm Euler-Bernoulli: Giả thiết mặt cắt ngang phẳng và vuông góc với trục dầm sau khi biến dạng. Phương pháp này áp dụng tốt cho các cầu dầm có tỷ lệ chiều dài/chiều cao lớn (cầu dầm I, dầm T thông thường).
- Dầm Timoshenko: Kể đến biến dạng cắt của dầm. Đây là phương pháp bắt buộc khi tính toán các dầm có chiều cao lớn hoặc dầm ngắn, nơi ảnh hưởng của lực cắt là đáng kể và không thể bỏ qua.
Trong thực tế, các kỹ sư thường sử dụng phương pháp này để tính toán dầm chủ giản đơn, dầm liên tục nhiều nhịp bằng phương pháp phân phối momen hoặc phương pháp lực. Tuy nhiên, giới hạn của nó là khó mô phỏng chính xác sự làm việc không gian của cầu (ví dụ: sự phân phối ngang của tải trọng xe ô tô lên các dầm chủ).
Phương pháp hệ số phân bố ngang (Distribution Factor Method)
Để giải quyết bài toán không gian bằng các công cụ tính toán phẳng đơn giản, các tiêu chuẩn như AASHTO LRFD và TCVN 11823:2017 cung cấp các công thức thực nghiệm để tính Hệ số phân bố ngang (Mg, Vg). Phương pháp này quy đổi tải trọng làn xe thành tải trọng tác dụng lên một dầm đơn lẻ.
Ưu điểm: Đơn giản, nhanh chóng, được quy định rõ trong tiêu chuẩn, phù hợp cho các dạng cầu dầm thông thường (Dầm I bê tông, dầm thép liên hợp).Nhược điểm: Không áp dụng được cho các kết cấu phức tạp (cầu cong, cầu chéo góc lớn, cầu dây văng) hoặc các loại mặt cắt ngang không quy chuẩn.
3. Phương Pháp Phần Tử Hữu Hạn (Finite Element Method – FEM)
Bản chất và vai trò trong thiết kế cầu hiện đại

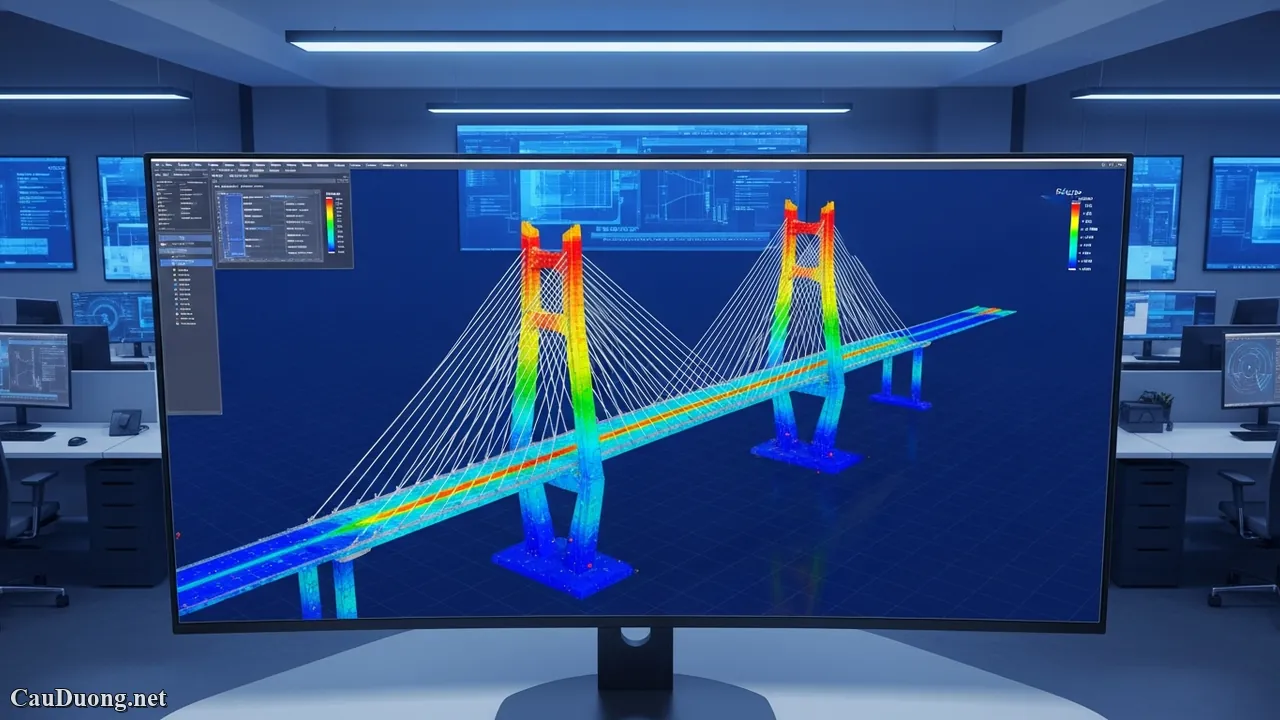

Phương pháp Phần tử hữu hạn (FEM) hiện là công cụ mạnh mẽ nhất và được sử dụng rộng rãi nhất trong phân tích kết cấu cầu phức tạp. Nguyên lý cơ bản của FEM là rời rạc hóa một kết cấu liên tục phức tạp thành vô số các phần tử nhỏ (element) được liên kết với nhau tại các nút (node). Bài toán vi phân phức tạp được chuyển về bài toán đại số tuyến tính với hệ phương trình cân bằng:
$$[K] \{u\} = \{F\}$$
Trong đó: $[K]$ là ma trận độ cứng tổng thể, $\{u\}$ là vector chuyển vị nút, và $\{F\}$ là vector tải trọng nút. FEM cho phép mô phỏng chính xác hình học phức tạp, điều kiện biên đa dạng và các tính chất vật liệu phi tuyến.
Các mô hình phần tử thường dùng trong cầu
- Phần tử thanh (Frame/Beam Element): Dùng để mô phỏng dầm chủ, trụ cầu, cọc, dàn thép. Đây là dạng mô hình hóa “xương sống” (Spine model) thường dùng cho phân tích tổng thể cầu dây văng, cầu đúc hẫng cân bằng.
- Phần tử tấm/vỏ (Plate/Shell Element): Dùng để mô phỏng bản mặt cầu, vách dầm hộp, vòm thép. Loại phần tử này cho phép tính toán ứng suất cục bộ, hiện tượng oằn (buckling) của bản thép, hoặc phân tích sự phân bố ứng suất trong bản bê tông cốt thép.
- Phần tử khối (Solid Element): Dùng cho các chi tiết phức tạp chịu ứng suất không gian 3 chiều lớn như: neo cáp dây văng, xà mũ trụ, gối cầu, hoặc các vùng chịu lực cục bộ (D-region).
- Phần tử cáp (Cable Element): Đặc biệt quan trọng cho cầu treo và cầu dây văng, có khả năng chịu kéo nhưng không chịu nén và xét đến hiệu ứng võng của dây (sag effect).
Ứng dụng thực tế của FEM
Tại Việt Nam, các phần mềm dựa trên FEM như Midas Civil, RM Bridge, SAP2000, Abaqus được sử dụng để:
- Phân tích thi công từng giai đoạn (Stage Analysis): Đặc biệt quan trọng với cầu bê tông cốt thép dự ứng lực thi công đúc hẫng (cantilever), nơi sơ đồ tính thay đổi liên tục theo tiến độ.
- Phân tích động đất: Phân tích phổ phản ứng (Response Spectrum) hoặc phân tích lịch sử thời gian (Time History) để kiểm toán trụ cầu và hệ thống gối/khe co giãn.
- Phân tích ổn định khí động học: Đối với cầu dây văng nhịp lớn (như Cầu Cần Thơ, Cầu Mỹ Thuận 2), FEM kết hợp với thí nghiệm hầm gió để kiểm tra hiện tượng rung (flutter, buffeting).
4. Phương Pháp Mạng Dầm (Grillage Analysis)
Phương pháp Mạng dầm là một kỹ thuật mô hình hóa trung gian giữa tính toán dầm đơn giản và FEM phức tạp. Trong phương pháp này, bản mặt cầu và hệ dầm chủ được quy đổi thành một hệ lưới các thanh dầm dọc và dầm ngang giao nhau.
Cơ chế hoạt động: Độ cứng của bản mặt cầu được chia đều cho các thanh trong lưới ảo này. Tải trọng xe sẽ được phân phối theo độ cứng của các thanh dọc và ngang.Ứng dụng: Rất phổ biến và hiệu quả cho các loại cầu bản (Slab bridge), cầu dầm hộp nhiều vách ngăn, hoặc cầu dầm T có dầm ngang liên kết cứng. Nó giúp kỹ sư hình dung rõ ràng dòng lực (load path) và dễ dàng kiểm soát kết quả đầu ra so với mô hình FEM 3D tấm vỏ.
5. Phương Pháp Giàn Ảo (Strut-and-Tie Model – STM)
Giải quyết các “Vùng nhiễu” (D-Regions)
Theo nguyên lý Saint-Venant, lý thuyết dầm thông thường (B-Regions) chỉ đúng ở những vùng mà phân bố ứng suất là đều đặn. Tuy nhiên, tại các vị trí thay đổi tiết diện đột ngột, vị trí đặt lực tập trung lớn (như đầu dầm dự ứng lực, xà mũ trụ cầu, vị trí gối cầu), giả thiết mặt cắt phẳng không còn đúng.
Phương pháp Giàn ảo (STM) được các tiêu chuẩn hiện đại (AASHTO, Eurocode, TCVN 11823) khuyến nghị sử dụng cho các vùng này.
Cấu tạo và Phân tích
Mô hình STM quy đổi khối bê tông thành một hệ giàn chịu lực bao gồm:
- Thanh chống (Strut): Các dải bê tông chịu nén (tượng trưng cho dòng ứng suất nén).
- Thanh giằng (Tie): Cốt thép chịu kéo (tượng trưng cho dòng ứng suất kéo).
- Nút (Node): Vùng giao nhau giữa thanh chống và thanh giằng.
Kỹ sư sẽ thiết kế sao cho lực nén trong thanh chống không vượt quá cường độ bê tông và lực kéo trong thanh giằng được cốt thép chịu hoàn toàn. Đây là phương pháp cực kỳ trực quan và an toàn để thiết kế cốt thép cho xà mũ trụ (pier caps), mố neo cầu dây văng và các khối dầm chuyển (transfer girders).
6. Phân Tích Động Lực Học & Tác Động Đặc Biệt
Cầu không chỉ chịu tải trọng tĩnh. Các phương pháp tính toán hiện đại bắt buộc phải xét đến các tác động động lực học:
Phân tích dao động riêng (Modal Analysis)
Xác định tần số tự nhiên và dạng dao động của cầu. Đây là bước đầu tiên để đánh giá nguy cơ cộng hưởng với gió, động đất hoặc tải trọng người đi bộ (đối với cầu bộ hành mảnh mai).
Phân tích phi tuyến (Non-linear Analysis)
- Phi tuyến vật liệu: Xét đến sự nứt của bê tông, chảy dẻo của cốt thép. Dùng để đánh giá khả năng chịu tải cực hạn (Pushover analysis) trong thiết kế kháng chấn.
- Phi tuyến hình học: Xét đến hiệu ứng P-Delta (lực dọc gây thêm momen uốn khi cột bị lệch trục). Bắt buộc đối với các trụ cầu cao, cầu dây văng, cầu treo dây võng.
Bảng Tổng Hợp So Sánh Các Phương Pháp Tính Toán
| Phương pháp | Độ phức tạp | Ưu điểm chính | Phạm vi áp dụng | Công cụ hỗ trợ |
|---|---|---|---|---|
| Lý thuyết dầm & Hệ số phân bố | Thấp | Nhanh, dễ kiểm soát, chuẩn hóa theo TCVN | Cầu dầm giản đơn, dầm liên tục thẳng, thiết kế sơ bộ | Excel, Mathcad |
| Mạng dầm (Grillage) | Trung bình | Mô phỏng tốt sự làm việc không gian của bản/dầm | Cầu bản, cầu dầm có dầm ngang, cầu chéo | Midas Civil, SAP2000 |
| FEM (Phần tử hữu hạn) | Cao | Chính xác cao, đa năng, giải quyết bài toán phức tạp | Cầu dây văng, cầu vòm, cầu cong, chi tiết liên kết | Midas, Abaqus, Ansys, RM Bridge |
| Giàn ảo (STM) | Trung bình | Trực quan, giải quyết vùng ứng suất cục bộ | Xà mũ, đầu dầm DƯL, mố neo, vùng tập trung ứng suất | CAST, Vẽ tay & Excel |
7. Các Sự Cố Liên Quan Đến Sai Sót Trong Tính Toán & Bài Học Kinh Nghiệm
Lịch sử ngành cầu đường thế giới đã chứng kiến những bài học đau xót do việc lựa chọn phương pháp tính toán sai lầm hoặc không lường hết được các kịch bản tải trọng.
Điển hình là sự cố cầu Tacoma Narrows (Mỹ, 1940). Thời điểm đó, các kỹ sư chỉ tính toán tải trọng gió tĩnh mà bỏ qua khí động học (aeroelastic flutter). Kết quả là cây cầu bị sập do hiện tượng cộng hưởng gió dù kết cấu chịu lực tĩnh vẫn đảm bảo. Bài học này đã đưa phân tích hầm gió và động lực học (CFD) trở thành tiêu chuẩn bắt buộc cho các cầu nhịp lớn ngày nay.
Tại Việt Nam, các sự cố nứt dầm bê tông cốt thép dự ứng lực hay lún lệch mố trụ thường xuất phát từ việc mô phỏng sai điều kiện biên của đất nền hoặc tính toán tổn hao ứng suất chưa sát với thực tế môi trường nhiệt đới. Điều này nhấn mạnh tầm quan trọng của việc Input (Dữ liệu đầu vào) trong mọi phương pháp tính toán: “Garbage In, Garbage Out” (Rác vào thì rác ra).
8. Xu Hướng Tương Lai: BIM và Trí Tuệ Nhân Tạo (AI)
Ngành tính toán cầu đường đang bước vào kỷ nguyên mới:
- Tích hợp BIM (Building Information Modeling): Mô hình tính toán kết cấu sẽ được trích xuất trực tiếp từ mô hình thông tin công trình, giảm thiểu sai sót khi nhập liệu và đồng bộ hóa hồ sơ bản vẽ.
- Digital Twin (Bản sao số): Kết hợp dữ liệu từ cảm biến gắn trên cầu (SHM – Structural Health Monitoring) với mô hình FEM để cập nhật liên tục trạng thái sức khỏe của cầu theo thời gian thực.
- AI & Machine Learning: Hỗ trợ tối ưu hóa kết cấu (Topology Optimization) để tìm ra hình dáng cầu tiết kiệm vật liệu nhất mà vẫn đảm bảo khả năng chịu lực.
KẾT LUẬN
Việc lựa chọn phương pháp tính toán kết cấu cầu không đơn thuần là áp dụng công thức, mà là nghệ thuật của việc mô hình hóa thực tế vào ngôn ngữ toán học. Từ những phương pháp đơn giản như lý thuyết dầm cho đến những mô hình phần tử hữu hạn 3D phức tạp, mỗi công cụ đều có vai trò và phạm vi ứng dụng riêng biệt.
Đối với kỹ sư cầu đường hiện đại, việc làm chủ các phần mềm như Midas Civil hay RM Bridge là điều kiện cần, nhưng chưa đủ. Điều kiện đủ là sự thấu hiểu sâu sắc về bản chất chịu lực, khả năng đánh giá kết quả một cách phản biện và tuân thủ nghiêm ngặt các tiêu chuẩn như TCVN 11823:2017. Chỉ khi kết hợp hài hòa giữa tư duy kỹ thuật vững chắc và công cụ tính toán mạnh mẽ, chúng ta mới có thể kiến tạo nên những cây cầu không chỉ đẹp về kiến trúc mà còn bền vững trường tồn với thời gian, đóng góp vào sự phát triển hạ tầng giao thông quốc gia.
