Trong kỹ thuật thiết kế đường ô tô, việc xác định các yếu tố bình đồ và trắc dọc là nhiệm vụ then chốt, quyết định trực tiếp đến an toàn giao thông, năng lực thông hành và chi phí vận hành phương tiện. Đường cong nằm và đường cong đứng không đơn thuần là những đoạn nối tiếp giữa các đoạn thẳng; chúng là những thực thể hình học phức tạp được tính toán dựa trên các quy luật vật lý về lực ly tâm, tầm nhìn và gia tốc biến đổi.
Theo quan điểm của Cauduong.net, một thiết kế tốt không chỉ là tuân thủ các con số tối thiểu trong tiêu chuẩn mà phải tạo ra một dòng chảy giao thông liên tục, hài hòa với địa hình và tâm lý người lái. Sự kết hợp giữa bán kính đường cong nằm ($R$) và đường cong đứng ($R_v$) tạo nên không gian ba chiều cho tuyến đường, nơi mà sai sót trong tính toán chỉ vài mét cũng có thể dẫn đến những điểm đen tai nạn hoặc sự lãng phí tài nguyên đầu tư lớn.
Bài viết này sẽ cung cấp một cái nhìn toàn diện từ nguyên lý lực học đến các bảng tra thông số kỹ thuật, giúp các kỹ sư và sinh viên chuyên ngành nắm vững phương pháp thiết kế tối ưu cho mạng lưới giao thông hiện đại, đặc biệt là trong bối cảnh các đường cao tốc vận tốc lớn đang được đầu tư mạnh mẽ tại Việt Nam.
1. Tổng quan về đường cong nằm trong thiết kế bình đồ

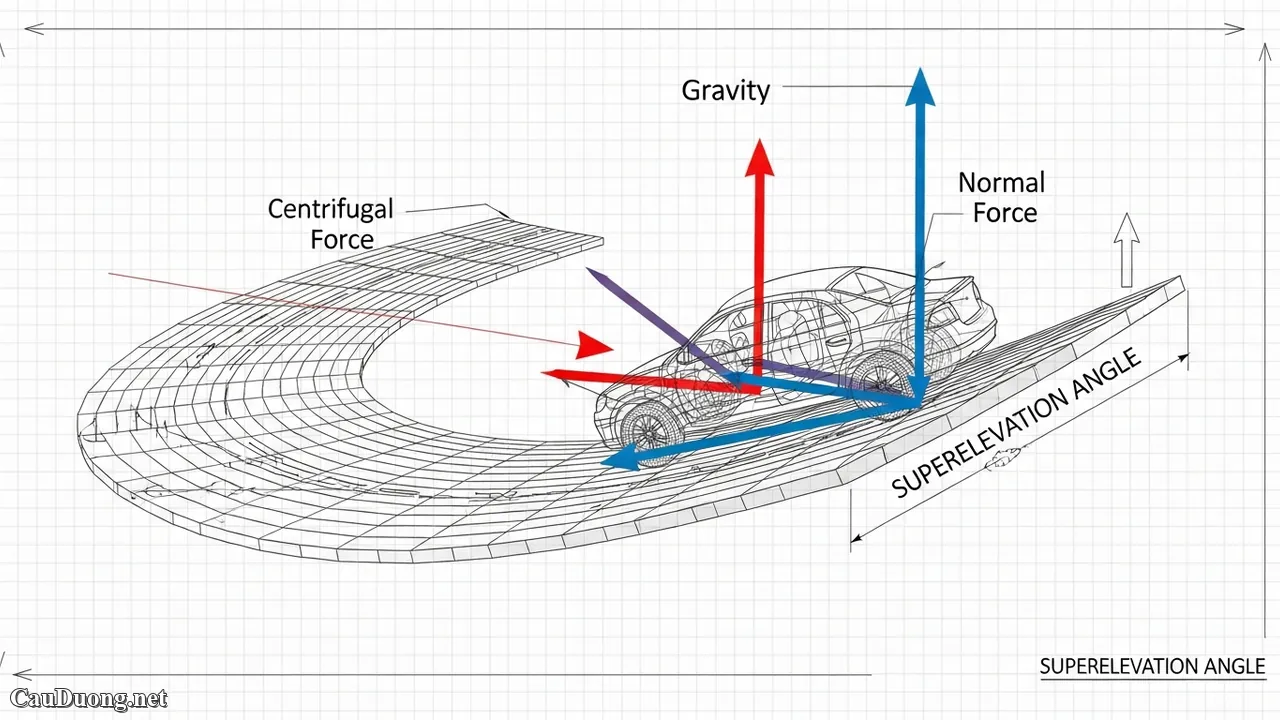

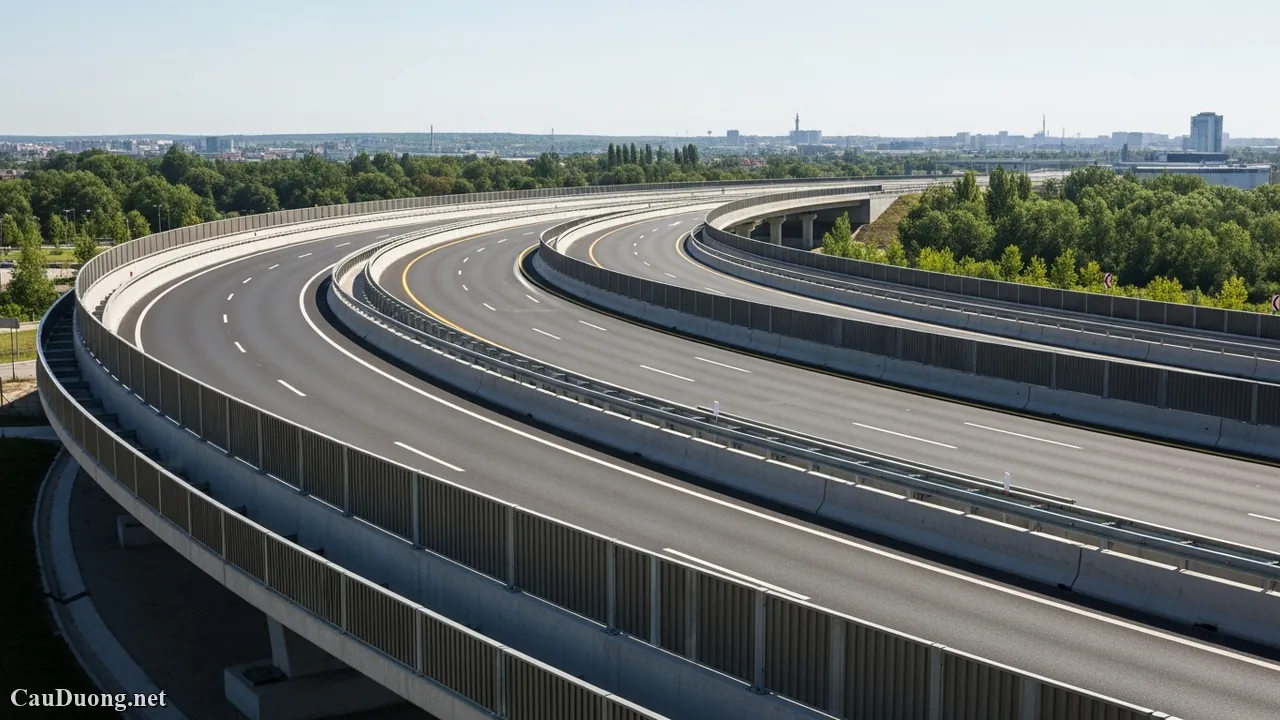

Đường cong nằm được sử dụng để chuyển hướng tuyến trên bình đồ khi gặp các chướng ngại vật hoặc để phù hợp với quy hoạch địa hình. Chức năng chính của nó là đảm bảo xe thay đổi hướng di chuyển một cách an toàn ở một vận tốc thiết kế ($V_{tk}$) nhất định. Khi xe chạy trên đường cong, lực ly tâm ($F_{lt}$) xuất hiện, có xu hướng đẩy xe văng ra khỏi tâm đường cong, gây mất ổn định lật hoặc trượt ngang.
Để triệt tiêu một phần lực ly tâm này, các kỹ sư sử dụng giải pháp cấu tạo siêu cao ($i_s$) – tức là nâng cao phần mép ngoài của mặt đường so với mép trong. Việc tính toán bán kính đường cong nằm phải dựa trên sự cân bằng giữa lực ly tâm, lực ma sát ngang giữa bánh xe và mặt đường, cùng với độ dốc siêu cao hiện có.
Tại Việt Nam, việc xác định các giá trị bán kính này tuân thủ nghiêm ngặt theo TCVN 4054:2005 (Đường ô tô – Tiêu chuẩn thiết kế). Tiêu chuẩn phân ra các loại bán kính: bán kính tối thiểu không siêu cao, bán kính tối thiểu có siêu cao và bán kính tối thiểu giới hạn. Việc lựa chọn loại bán kính nào phụ thuộc vào cấp đường và điều kiện địa hình thực tế.
2. Cơ sở lý thuyết và công thức tính toán bán kính đường cong nằm
2.1. Phương trình cân bằng lực ly tâm
Khi phương tiện chuyển động trên quỹ đạo tròn bán kính $R$ với vận tốc $V$, phương trình cân bằng lực trên mặt cắt ngang siêu cao được thiết lập dựa trên hệ số lực ngang ($\mu$). Công thức cơ bản để xác định bán kính $R$ là:
$$R = \frac{V^2}{127 \cdot (\mu + i_s)}$$
Trong đó:
- $V$: Vận tốc thiết kế (km/h).
- $\mu$: Hệ số lực ngang (thường lấy từ 0.10 đến 0.15 tùy vận tốc).
- $i_s$: Độ dốc siêu cao (thập phân).
- 127: Hằng số chuyển đổi đơn vị.
2.2. Phân tích các giới hạn bán kính
Bán kính tối thiểu giới hạn ($R_{min}$): Đây là giá trị nhỏ nhất cho phép ứng với độ dốc siêu cao lớn nhất (thường là 6% – 8% tùy cấp đường). Nếu sử dụng bán kính nhỏ hơn giá trị này, xe sẽ có nguy cơ lật hoặc trượt ngay cả khi có siêu cao tối đa. Cauduong.net khuyến cáo chỉ sử dụng giá trị này trong điều kiện địa hình cực kỳ khó khăn (vùng núi, hẻm vực).
Bán kính tối thiểu không siêu cao: Là bán kính đủ lớn để xe di chuyển an toàn mà không cần cấu tạo siêu cao (vẫn giữ độ dốc mặt đường hai mái). Thông thường, khi bán kính đạt giá trị từ 2.000m đến 4.000m (tùy vận tốc), ta có thể không cần thiết kế siêu cao, giúp thoát nước mặt đường tốt hơn và thi công đơn giản hơn.
Bán kính tối thiểu khuyến khích: Là giá trị đảm bảo người lái cảm thấy thoải mái, không cần tập trung quá cao độ và đảm bảo tầm nhìn tốt nhất. Đây là giá trị mà các đơn vị tư vấn thiết kế luôn ưu tiên sử dụng để tăng tính thẩm mỹ và an toàn bền vững cho công trình.
3. Đường cong chuyển tiếp và đoạn nối siêu cao
Một sai lầm phổ biến là nối trực tiếp đoạn thẳng vào đoạn cong tròn có bán kính nhỏ. Điều này tạo ra sự thay đổi đột ngột của lực ly tâm từ 0 lên giá trị cực đại, gây ra “cú xóc ngang” nguy hiểm. Để khắc phục, kỹ sư sử dụng đường cong chuyển tiếp (thường là đường xoắn ốc Clothoid).
3.1. Vai trò của đường cong chuyển tiếp
Đường cong chuyển tiếp có bán kính biến thiên từ vô cùng ($\infty$) tại điểm tiếp giáp đoạn thẳng đến đúng giá trị $R$ của cung tròn. Nó thực hiện ba nhiệm vụ:
- Thay đổi dần lực ly tâm để người lái thích nghi.
- Cung cấp đoạn đường để thực hiện việc chuyển tiếp từ mặt đường hai mái sang mặt đường siêu cao ($i_s$).
- Đảm bảo tính thẩm mỹ, tránh hiện tượng đường bị “gãy” khi quan sát từ xa.
3.2. Tính toán chiều dài đoạn chuyển tiếp ($L$)
Chiều dài đoạn chuyển tiếp được tính toán dựa trên điều kiện tiện nghi (tốc độ biến thiên gia tốc ly tâm) và điều kiện cấu tạo siêu cao. Theo TCVN 4054:2005, chiều dài này phải đảm bảo độ dốc phụ thêm trên mép đường không vượt quá giá trị cho phép để tránh làm mặt đường bị vặn xoắn quá mức.
4. Tổng quan về đường cong đứng trong thiết kế trắc dọc
Đường cong đứng được sử dụng tại các điểm giao nhau giữa hai đoạn dốc khác nhau trên trắc dọc. Có hai loại đường cong đứng chính:
- Đường cong đứng lồi: Xuất hiện tại các đỉnh dốc. Vấn đề cốt lõi ở đây là tầm nhìn.
- Đường cong đứng lõm: Xuất hiện tại các đáy dốc. Vấn đề cốt lõi là lực ly tâm đứng ảnh hưởng đến hệ thống giảm xóc và sự êm thuận của hành khách.
Khác với đường cong nằm sử dụng cung tròn, đường cong đứng thường được thiết kế theo dạng đường parabol bậc hai. Tuy nhiên, với bán kính lớn (hàng nghìn mét), sự khác biệt giữa cung tròn và cung parabol là không đáng kể, nên các kỹ sư thường gọi chung là bán kính đường cong đứng $R_v$.
5. Tính toán bán kính đường cong đứng lồi
5.1. Điều kiện tầm nhìn (Yếu tố quyết định)
Đối với đường cong đứng lồi, bán kính phải đủ lớn để người lái xe nhìn thấy chướng ngại vật trên mặt đường ở một khoảng cách đủ để phanh dừng xe an toàn ($S_{h}$). Nếu $R_v$ quá nhỏ, đỉnh dốc sẽ che khuất tầm mắt của tài xế.
Công thức xác định $R_v$ lồi dựa trên tầm nhìn dừng xe:
$$R_{v\_loi} = \frac{S^2}{2 \cdot (\sqrt{h_1} + \sqrt{h_2})^2}$$
Trong đó:
- $S$: Khoảng cách tầm nhìn yêu cầu (m).
- $h_1$: Chiều cao mắt người lái (thường lấy 1.0m – 1.2m).
- $h_2$: Chiều cao vật cản trên đường (thường lấy 0.1m – 0.2m).
5.2. Ảnh hưởng của vận tốc đến bán kính lồi
Ở vận tốc 100 km/h, bán kính đường cong đứng lồi tối thiểu thường yêu cầu lên tới 10.000m. Việc thiết kế bán kính nhỏ hơn không chỉ vi phạm tiêu chuẩn mà còn tạo ra các “bẫy” chết người khi xe không kịp phản ứng với xe đi ngược chiều hoặc chướng ngại vật phía sau đỉnh dốc.
6. Tính toán bán kính đường cong đứng lõm
6.1. Điều kiện lực ly tâm và êm thuận
Tại đường cong đứng lõm, trọng lực và lực ly tâm tác động cùng chiều (hướng xuống dưới). Nếu bán kính quá nhỏ, hành khách sẽ cảm thấy bị nén mạnh vào ghế ngồi, gây khó chịu và có thể làm hỏng hệ thống treo của xe. Bán kính được tính toán sao cho gia tốc ly tâm đứng không vượt quá ngưỡng 0.3 m/s².
6.2. Tầm nhìn dưới gầm cầu và tầm nhìn ban đêm
Đường cong đứng lõm còn phải xem xét hai yếu tố phụ nhưng quan trọng:
- Tầm nhìn ban đêm: Khoảng cách đèn pha chiếu tới mặt đường phải đủ xa để tài xế nhận diện nguy hiểm.
- Tầm nhìn dưới gầm cầu: Trong trường hợp đường chui dưới cầu vượt, đường cong đứng lõm phải đảm bảo tĩnh không và tầm nhìn không bị dầm cầu che khuất.
Thông số kỹ thuật bán kính tối thiểu (Tham khảo TCVN 4054:2005)
- Vận tốc 100 km/h: $R_{nằm\_min} = 450m$; $R_{lồi\_min} = 10.000m$; $R_{lõm\_min} = 3.000m$.
- Vận tốc 80 km/h: $R_{nằm\_min} = 250m$; $R_{lồi\_min} = 4.500m$; $R_{lõm\_min} = 2.000m$.
- Vận tốc 60 km/h: $R_{nằm\_min} = 125m$; $R_{lồi\_min} = 2.000m$; $R_{lõm\_min} = 1.000m$.
7. Bảng tổng hợp so sánh đặc tính kỹ thuật
Bảng so sánh Đường cong nằm và Đường cong đứng
-
- Yếu tố khống chế
| Đặc điểm so sánh | Đường cong nằm | Đường cong đứng |
|---|---|---|
| Mặt phẳng thiết kế | Bình đồ (Mặt bằng) | Trắc dọc (Mặt cắt đứng) |
| Lực tác động chính | Lực ly tâm ngang ($F_{lt}$) | Lực ly tâm đứng + Trọng lực |
| Siêu cao, Ma sát ngang | Tầm nhìn dừng xe, Gia tốc đứng | |
| Dạng hình học | Cung tròn + Clothoid | Parabol bậc hai |
| Đặc điểm cấu tạo | Siêu cao, mở rộng mặt đường | Thay đổi dốc dọc êm thuận |
8. Các lỗi thường gặp và biện pháp khắc phục trong thiết kế
8.1. Sự trùng hợp giữa đường cong nằm và đường cong đứng
Một trong những lỗi kỹ thuật nghiêm trọng nhất trong thiết kế hình học đường bộ là đặt đỉnh đường cong đứng trùng với điểm bắt đầu của đường cong nằm. Điều này tạo ra ảo giác “đường bị gãy” hoặc “đường biến mất” đối với tài xế. Nguyên tắc vàng là đường cong nằm nên bao quanh đường cong đứng, và chiều dài đường cong nằm nên lớn hơn đường cong đứng để tạo sự dẫn hướng thị giác tốt hơn.
8.2. Đường cong đứng có bán kính quá nhỏ trong vùng sương mù
Tại các vùng núi như Tây Bắc hay Tây Nguyên, việc sử dụng bán kính tối thiểu giới hạn cho đường cong đứng lồi kết hợp với sương mù làm giảm tầm nhìn xuống mức nguy hiểm. Giải pháp khắc phục là tăng bán kính lên 1.5 – 2 lần so với tiêu chuẩn hoặc lắp đặt hệ thống đèn phản quang và biển báo cảnh báo sớm.
8.3. Không chú ý đến thoát nước trong đường cong lõm
Tại điểm thấp nhất của đường cong đứng lõm, nếu không bố trí giếng thu nước hoặc rãnh thoát nước mặt hợp lý, hiện tượng đọng nước (aquaplaning) sẽ xảy ra, khiến xe mất lái khi chạy tốc độ cao. Các kỹ sư cần kiểm tra độ dốc tổng hợp (kết hợp dốc dọc và dốc ngang) tại khu vực này để đảm bảo nước thoát nhanh nhất.
9. Ứng dụng công nghệ BIM và phần mềm trong tính toán
Ngày nay, việc tính toán bán kính không còn thực hiện thủ công bằng bảng tra mà được tối ưu hóa thông qua các phần mềm chuyên dụng như Civil 3D, Nova-TDN, hay Bentley OpenRoads. Các phần mềm này cho phép:
- Tự động kiểm tra các giá trị bán kính dựa trên thư viện tiêu chuẩn thiết kế nạp sẵn.
- Mô phỏng 3D để kiểm tra tầm nhìn của người lái xe (Sight Distance Analysis).
- Tối ưu hóa khối lượng đào đắp bằng cách điều chỉnh bán kính đường cong đứng linh hoạt.
Việc áp dụng BIM (Building Information Modeling) giúp sự kết hợp giữa các bộ phận: Cầu, Đường, và Hầm trở nên khăng khít hơn, đảm bảo rằng bán kính đường cong trên đường dẫn hoàn toàn tương thích với cấu tạo mặt cầu hoặc tĩnh không trong hầm.
10. Kết luận
Việc tính toán và lựa chọn bán kính đường cong nằm, đường cong đứng là sự kết hợp giữa khoa học chính xác và nghệ thuật tổ chức không gian giao thông. Một kỹ sư giỏi của Cauduong.net không bao giờ hài lòng với việc chỉ “vừa đủ” tiêu chuẩn. Chúng ta cần hướng tới những thiết kế bền vững, nơi an toàn của con người được đặt lên hàng đầu thông qua những con số bán kính tối ưu.
Trong tương lai, với sự phát triển của xe tự lái, các yêu cầu về bán kính và độ chính xác của đường cong sẽ còn thay đổi để phù hợp với cảm biến và hệ thống điều khiển tự động. Tuy nhiên, những nguyên lý cơ bản về lực học và tầm nhìn vẫn sẽ là kim chỉ nam cho mọi công trình hạ tầng giao thông bền vững.
