Trong lịch sử phát triển của ngành kỹ thuật cầu đường, việc vượt qua những chướng ngại vật khổng lồ như eo biển, cửa sông rộng lớn hay thung lũng sâu thẳm luôn là thách thức lớn nhất đối với các kỹ sư. Để giải quyết bài toán về khẩu độ nhịp lớn (long-span bridges), hai loại hình kết cấu ưu việt nhất đã ra đời và thống trị bầu trời giao thông hiện đại: Cầu dây văng (Cable-Stayed Bridge) và Cầu treo dây võng (Suspension Bridge).

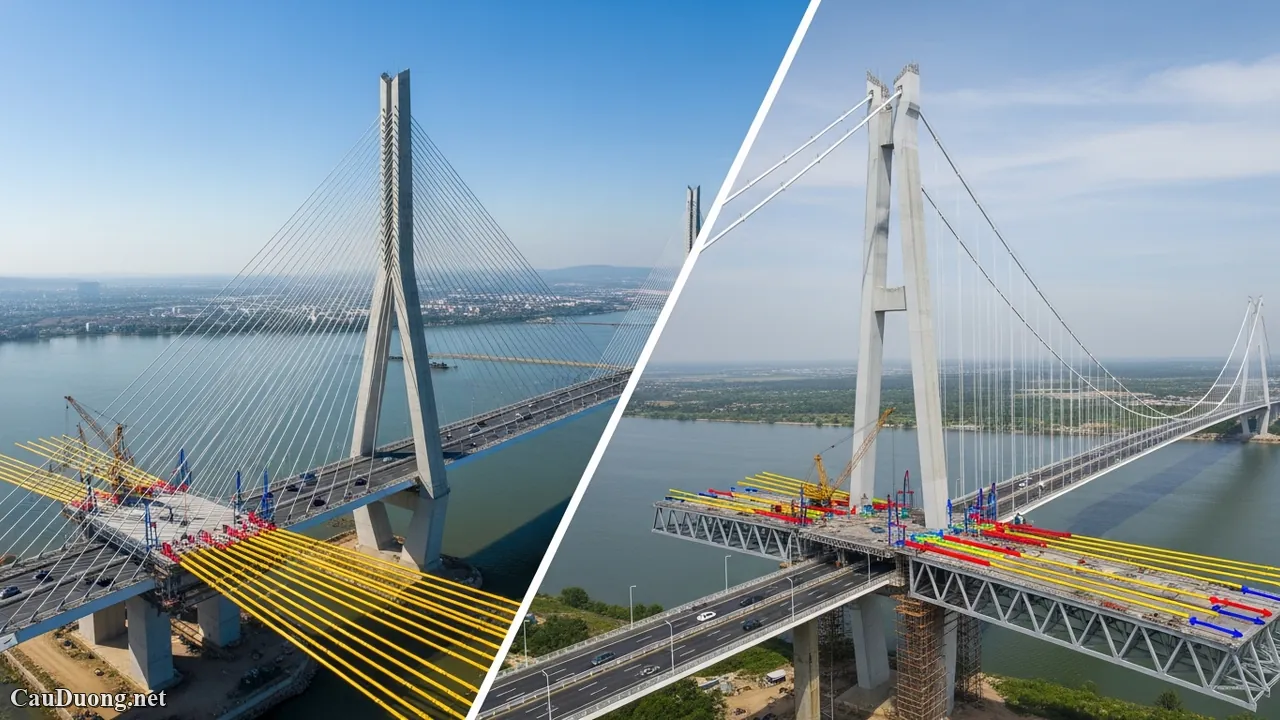

Mặc dù thoạt nhìn, cả hai loại cầu này đều sử dụng tháp cao và hệ thống dây cáp để đỡ mặt cầu, tạo nên những biểu tượng kiến trúc hùng vĩ, nhưng về bản chất kỹ thuật, chúng hoạt động dựa trên những nguyên lý cơ học hoàn toàn khác biệt. Sự nhầm lẫn giữa hai loại hình này thường xảy ra với người quan sát phổ thông, nhưng đối với kỹ sư thiết kế và thi công, việc phân biệt rạch ròi cơ chế chịu lực, yêu cầu về móng, và giới hạn khí động học là yếu tố sống còn quyết định sự thành bại của dự án.
Tại Việt Nam, với địa hình sông ngòi chằng chịt và nhu cầu phát triển hạ tầng cao tốc mạnh mẽ, chúng ta đã chứng kiến sự bùng nổ của các công trình cầu nhịp lớn. Từ những cây cầu dây văng kỷ lục như Mỹ Thuận, Cần Thơ, Bãi Cháy, Nhật Tân đến cầu treo dây võng Thuận Phước, mỗi công trình là một bài toán kỹ thuật phức tạp. Trong bài viết này, Cauduong.net sẽ phân tích sâu sắc, đa chiều để làm rõ sự khác biệt, ưu nhược điểm và phạm vi ứng dụng của hai “gã khổng lồ” này trong ngành giao thông.
1. Tổng quan về khái niệm và Lịch sử phát triển
1.1. Cầu treo dây võng (Suspension Bridge)
Cầu treo dây võng là loại cầu mà hệ thống chịu lực chính bao gồm hai (hoặc nhiều) sợi cáp chủ (main cables) có đường kính rất lớn, được vắt qua đỉnh tháp và neo chặt vào hai hố neo (anchorage) khổng lồ ở hai đầu cầu. Mặt cầu được treo vào cáp chủ thông qua hệ thống các dây treo thẳng đứng (hangers/suspenders).
Về mặt lịch sử, cầu treo dạng sơ khai đã xuất hiện từ thời cổ đại. Tuy nhiên, cầu treo hiện đại bắt đầu phát triển mạnh vào thế kỷ 19 và 20 với sự ra đời của thép cường độ cao. Cầu treo dây võng hiện đang nắm giữ kỷ lục về nhịp dài nhất thế giới (ví dụ: Cầu Çanakkale 1915 tại Thổ Nhĩ Kỳ với nhịp chính 2.023m, hay Cầu Akashi Kaikyo tại Nhật Bản).
1.2. Cầu dây văng (Cable-Stayed Bridge)
Cầu dây văng là loại cầu mà mặt cầu được treo trực tiếp vào tháp cầu thông qua các dây văng (stay cables) nghiêng. Khác với cầu treo, cầu dây văng không cần hệ thống cáp chủ võng xuống và không nhất thiết phải có hố neo khổng lồ ở hai đầu, vì hệ thống dây văng tự cân bằng lực ngay trên kết cấu tháp và dầm.
Mặc dù ý tưởng về cầu dây văng đã có từ thế kỷ 16, nhưng phải đến sau Thế chiến thứ II, nhờ sự phát triển của công nghệ phân tích kết cấu bằng máy tính và bê tông dự ứng lực, cầu dây văng mới thực sự bùng nổ. Đây là giải pháp tối ưu nhất cho các nhịp từ trung bình đến lớn (200m – 1.100m), lấp đầy khoảng trống kinh tế giữa cầu dầm và cầu treo dây võng.
2. Phân tích so sánh về Cấu tạo và Các bộ phận chính
Sự khác biệt căn bản nhất nằm ở cách bố trí và vai trò của các bộ phận cấu thành. Dưới đây là phân tích chi tiết từng hạng mục:
2.1. Hệ thống cáp chịu lực
Đây là điểm khác biệt trực quan và quan trọng nhất:
- Cầu treo dây võng: Hệ thống bao gồm Cáp chủ và Dây treo.
- Cáp chủ: Chịu lực kéo cực lớn, có hình dạng đường dây xích (catenary) hoặc parabol. Được thi công bằng phương pháp bó sợi (Air Spinning – AS) hoặc bó cáp song song đúc sẵn (PPWS).
- Dây treo: Truyền tải trọng từ mặt cầu lên cáp chủ theo phương thẳng đứng.
- Cầu dây văng: Chỉ sử dụng các Dây văng nghiêng nối trực tiếp từ tháp xuống dầm cầu.
- Các sơ đồ bố trí dây văng: Hình rẻ quạt (Fan pattern), hình đàn hạc (Harp pattern) hoặc hình nửa rẻ quạt (Semi-fan).
- Dây văng đóng vai trò như các gối đàn hồi liên tục đỡ dầm cầu, giúp giảm chiều cao kiến trúc của dầm.
2.2. Hệ thống Tháp cầu (Pylon/Tower)
Tháp cầu của cả hai loại đều chịu lực nén rất lớn, nhưng cơ chế ổn định khác nhau:
- Cầu treo: Tháp chủ yếu chịu lực nén dọc trục do tải trọng từ cáp chủ truyền xuống. Đỉnh tháp thường cần các yên cáp (saddle) để cáp chủ trượt qua hoặc cố định, cho phép chuyển vị dọc khi cáp giãn nở hoặc chịu tải.
- Cầu dây văng: Tháp chịu lực phức tạp hơn, bao gồm lực nén và cả momen uốn lớn do sự mất cân bằng lực căng giữa các dây văng hai bên (đặc biệt khi hoạt tải lệch nhịp). Do đó, kết cấu tháp cầu dây văng thường cứng hơn và đa dạng về hình dáng (chữ A, chữ H, kim cương, cột đơn…).
2.3. Hệ thống Neo (Anchorage) – “Điểm tử huyệt” của sự khác biệt
Đây là yếu tố quyết định đến việc lựa chọn loại cầu dựa trên địa chất:
- Cầu treo: Bắt buộc phải có Hố neo (Gravity Anchorage) khổng lồ ở hai đầu cầu để giữ chặt cáp chủ. Toàn bộ lực căng ngang (hàng chục ngàn tấn) được truyền vào đất đá. Do đó, cầu treo thường yêu cầu địa chất hai đầu cầu cực tốt (nền đá gốc) hoặc phải xây dựng khối neo bê tông trọng lực cực lớn, rất tốn kém nếu gặp đất yếu.
- Cầu dây văng: Không cần hố neo đất (trừ một số dạng đặc biệt). Hệ thống dây văng được neo trực tiếp vào dầm cầu. Lực căng dây văng được phân thành hai thành phần: lực thẳng đứng đỡ dầm và lực nằm ngang nén dầm vào tháp. Hệ kết cấu này tự cân bằng (self-anchored), giúp cầu dây văng thích hợp hơn ở những nơi có địa chất yếu như Đồng bằng sông Cửu Long.
3. Nguyên lý hoạt động và Cơ chế truyền tải (Load Path)
Hiểu rõ dòng lực (load path) là yêu cầu bắt buộc đối với kỹ sư thiết kế theo tiêu chuẩn AASHTO LRFD hay TCVN 11823.
3.1. Dòng lực trong Cầu treo dây võng
Cơ chế truyền tải đi đường vòng:
- Tải trọng xe cộ tác dụng lên Mặt cầu.
- Mặt cầu truyền lực vào dầm cứng, sau đó truyền lên các Dây treo (chịu kéo).
- Dây treo truyền lực lên Cáp chủ.
- Cáp chủ chịu lực kéo cực lớn, truyền tải trọng về hai phía:
- Thành phần thẳng đứng truyền xuống Tháp cầu -> Móng tháp -> Đất nền.
- Thành phần nằm ngang truyền vào Hố neo -> Đất nền hai đầu cầu.
Đặc điểm kỹ thuật: Dầm cầu treo (stiffening girder) chủ yếu chịu uốn cục bộ và đóng vai trò đảm bảo độ cứng khí động học, chống xoắn, chứ không phải là bộ phận chịu lực chính để vượt nhịp. Độ cứng toàn bộ hệ thống phụ thuộc lớn vào trọng lượng bản thân (độ cứng trọng lực).
3.2. Dòng lực trong Cầu dây văng
Cơ chế truyền tải trực tiếp hơn:
- Tải trọng tác dụng lên Mặt cầu.
- Mặt cầu truyền lực trực tiếp lên các Dây văng tại các điểm neo.
- Dây văng (chịu kéo) truyền lực lên Tháp cầu.
- Tháp cầu chịu nén truyền xuống Móng -> Đất nền.
Đặc điểm kỹ thuật: Do dây văng nghiêng, nó tạo ra một lực nén dọc trục (axial compression) rất lớn chạy dọc trong dầm cầu hướng về phía tháp. Vì vậy, dầm cầu dây văng hoạt động như một dầm liên tục trên các gối đàn hồi, đồng thời chịu nén uốn kết hợp. Điều này cho phép sử dụng vật liệu bê tông cốt thép dự ứng lực rất hiệu quả.
4. So sánh về Công nghệ Thi công
Phương pháp thi công ảnh hưởng trực tiếp đến tiến độ và chi phí dự án.
4.1. Thi công Cầu treo
Quy trình thi công cầu treo cực kỳ phức tạp và phụ thuộc nhiều vào thời tiết:
- Thi công trụ tháp và hố neo.
- Kéo cáp mồi (Pilot rope) bằng tàu hoặc trực thăng.
- Thi công sàn công tác (Catwalk).
- Kéo cáp chủ (Spinning): Đây là công đoạn khó nhất. Có thể dùng phương pháp bó sợi tại chỗ (Air Spinning) kéo từng sợi nhỏ, hoặc phương pháp PPWS (Prefabricated Parallel Wire Strand) kéo từng bó cáp đúc sẵn.
- Lắp đặt kẹp cáp và dây treo.
- Lắp dựng dầm cứng (thường lắp từ giữa nhịp ra hai bên hoặc từ tháp ra, tùy biện pháp).
4.2. Thi công Cầu dây văng
Cầu dây văng có ưu thế vượt trội về thi công nhờ phương pháp Đúc hẫng cân bằng (Balanced Cantilever):
- Thi công trụ tháp.
- Từ trụ tháp, thi công mở rộng ra hai bên đối xứng. Mỗi khi thi công xong một đốt dầm (bằng xe đúc hoặc lắp ghép), tiến hành căng dây văng tương ứng để treo đốt dầm đó.
- Quá trình lặp lại cho đến khi hợp long ở giữa nhịp.
Ưu điểm: Không cần hệ đà giáo dưới nước, không cần hệ thống cáp chủ tạm thời phức tạp. Tiến độ thi công thường nhanh hơn và ít rủi ro hơn so với cầu treo.
Bảng Tổng Hợp So Sánh Kỹ Thuật: Cầu Dây Văng vs. Cầu Treo
| Tiêu chí so sánh | Cầu Dây Văng (Cable-Stayed) | Cầu Treo Dây Võng (Suspension) |
|---|---|---|
| Phạm vi nhịp kinh tế | 200m – 1.100m (Kỷ lục hiện tại: Cầu Russky ~1.104m) | 1.000m – 3.000m+ (Kỷ lục: Cầu Çanakkale 1915 ~2.023m) |
| Cấu tạo cáp | Dây thẳng, nghiêng từ tháp đến dầm. | Cáp chủ võng hình parabol, dây treo thẳng đứng. |
| Hệ thống neo | Tự cân bằng trong dầm (Self-anchored). Không cần hố neo lớn. | Cần hố neo trọng lực (Gravity Anchorage) khổng lồ 2 đầu để chịu lực kéo ngang. |
| Trạng thái dầm cầu | Chịu uốn và nén dọc trục lớn. Dầm thường cứng hơn. | Chủ yếu chịu uốn cục bộ. Dầm thường mảnh hơn (khí động học). |
| Độ cứng (Stiffness) | Cứng hơn, biến dạng ít hơn dưới tải trọng gió và xe. | Mềm hơn, dễ dao động, nhạy cảm với gió (Flutter). |
| Thi công | Đúc hẫng cân bằng (Dễ kiểm soát, phổ biến). | Kéo cáp chủ phức tạp (Air Spinning/PPWS), đòi hỏi kỹ thuật rất cao. |
| Chi phí xây dựng | Thấp hơn ở nhịp < 1.000m. | Rất cao, chỉ kinh tế khi nhịp > 1.000m hoặc vượt biển sâu. |
| Thích hợp địa chất | Phù hợp cả đất yếu và đất tốt (do không cần hố neo lớn). | Yêu cầu nền đất tốt ở 2 đầu cầu để làm hố neo. |
5. Ổn định Khí động học (Aerodynamic Stability)
Cả hai loại cầu đều thuộc dạng kết cấu mảnh, rất nhạy cảm với tác động của gió. Sự cố sập cầu Tacoma Narrows (1940) là bài học kinh điển về hiện tượng cộng hưởng và rung động vặn xoắn (Flutter) ở cầu treo.
- Đối với Cầu treo: Do độ cứng thấp, vấn đề ổn định khí động học là yếu tố sống còn. Dầm cầu thường được thiết kế dạng hộp kín vát cạnh (streamlined box girder) như cầu Bosphorus, hoặc dạng giàn thép rỗng để gió xuyên qua (như cầu Akashi Kaikyo) nhằm giảm lực cản và tăng độ ổn định chống xoắn.
- Đối với Cầu dây văng: Nhờ các dây văng nghiêng và dầm chịu nén, cầu có độ cứng lớn hơn, tần số dao động riêng cao hơn, do đó ổn định khí động học tốt hơn cầu treo cùng chiều dài nhịp. Tuy nhiên, với các cầu dây văng nhịp siêu lớn (>800m), vấn đề dao động do mưa – gió (Rain-Wind Induced Vibration) trên dây văng là một thách thức kỹ thuật cần xử lý bằng vỏ bọc tạo nhám hoặc bộ giảm chấn (dampers).
6. Ứng dụng thực tế tại Việt Nam và Thế giới
Việc lựa chọn loại cầu nào phụ thuộc vào bài toán kinh tế – kỹ thuật cụ thể tại từng vị trí.
6.1. Tại Việt Nam: Sự thống trị của Cầu dây văng
Việt Nam có điều kiện địa chất phức tạp, đặc biệt là ở khu vực Đồng bằng sông Cửu Long và Đồng bằng sông Hồng, nơi nền đất yếu rất sâu. Điều này khiến việc xây dựng hố neo khổng lồ cho cầu treo trở nên cực kỳ tốn kém và khó khăn về kỹ thuật. Do đó, Cầu dây văng là lựa chọn số 1.
- Cầu Mỹ Thuận 1 & 2: Biểu tượng của cầu dây văng tại ĐBSCL.
- Cầu Cần Thơ: Nhịp chính 550m, một trong những cầu dây văng có nhịp dài nhất Đông Nam Á.
- Cầu Bãi Cháy (Quảng Ninh): Cầu dây văng một mặt phẳng dây, dầm hộp bê tông cốt thép dự ứng lực, kỷ lục thế giới tại thời điểm khánh thành.
- Cầu Nhật Tân (Hà Nội): Cầu dây văng nhiều nhịp liên tục với 5 trụ tháp, thiết kế và thi công cực kỳ phức tạp.
Cầu treo dây võng tại Việt Nam rất hiếm, tiêu biểu nhất là Cầu Thuận Phước (Đà Nẵng). Vị trí này nằm ở cửa sông Hàn, nơi có điều kiện địa chất hai bên bờ tương đối tốt để làm hố neo, đồng thời yêu cầu thẩm mỹ và khổ thông thuyền cao nên giải pháp cầu treo được lựa chọn.
6.2. Trên thế giới
- Cầu Akashi Kaikyo (Nhật Bản): Cầu treo, từng giữ kỷ lục thế giới gần 2 thập kỷ. Được thiết kế chịu động đất 8.5 độ richter và gió bão cực mạnh.
- Cầu Millau (Pháp): Cầu dây văng cao nhất thế giới. Sử dụng kết cấu dây văng vì thung lũng quá rộng, cần nhiều trụ tháp (multi-span), điều mà cầu treo khó thực hiện hiệu quả.
7. Kết luận
Việc lựa chọn giữa Cầu dây văng và Cầu treo dây võng không chỉ là cuộc đua về kỷ lục chiều dài nhịp, mà là sự cân nhắc tỉ mỉ về điều kiện địa chất, công nghệ thi công, chi phí vòng đời và các tiêu chuẩn an toàn như TCVN 11823 hay Eurocode.
Cầu dây văng đang và sẽ tiếp tục là giải pháp chủ đạo tại Việt Nam nhờ khả năng thích ứng tuyệt vời với nền đất yếu, công nghệ thi công đúc hẫng linh hoạt và hiệu quả kinh tế cao cho các nhịp dưới 1.000m. Trong khi đó, Cầu treo dây võng vẫn giữ ngôi vương cho những “giấc mơ vượt biển” với khẩu độ siêu lớn, nơi giới hạn vật liệu và khí động học là những rào cản cuối cùng cần chinh phục.
