Trong lịch sử phát triển của ngành kỹ thuật hạ tầng, sự ra đời của bê tông cốt thép đã tạo nên một bước ngoặt vĩ đại. Tuy nhiên, khi các yêu cầu về nhịp cầu ngày càng dài hơn và tải trọng ngày càng nặng hơn, bê tông cốt thép truyền thống dần bộc lộ những hạn chế về khả năng chịu kéo và trọng lượng bản thân quá lớn. Để vượt qua giới hạn đó, công nghệ bê tông dự ứng lực (Prestressed Concrete) đã ra đời, và linh hồn của công nghệ này chính là thép dự ứng lực (PC Strand). Đây không chỉ là một loại vật liệu xây dựng đơn thuần mà là một giải pháp kỹ thuật tinh vi, cho phép biến những khối bê tông thô cứng trở nên linh hoạt và mạnh mẽ vượt bậc.
Tại Việt Nam, từ những cây cầu nhịp lớn như Cầu Cần Thơ, Cầu Nhật Tân đến các cầu dầm Super-T trên các tuyến cao tốc Bắc – Nam, thép dự ứng lực đóng vai trò là “hệ thống gân cốt” chịu đựng toàn bộ ứng suất kéo, giúp kết cấu đạt được sự thanh mảnh nhưng vẫn đảm bảo hệ số an toàn cực cao. Việc hiểu rõ về cấu tạo, đặc tính lý hóa và quy trình kiểm soát kỹ thuật đối với thép dự ứng lực là yêu cầu bắt buộc đối với mọi kỹ sư cầu đường trong kỷ nguyên xây dựng hiện đại.
Bài viết này, được thực hiện bởi Cauduong.net, sẽ đi sâu vào phân tích các khía cạnh từ lý thuyết cơ bản đến thực tiễn thi công lâm sàng của thép dự ứng lực. Chúng tôi cam kết cung cấp các dữ liệu kỹ thuật chuẩn xác, dựa trên các hệ thống tiêu chuẩn quốc tế và Việt Nam hiện hành, nhằm mang đến một cái nhìn toàn diện nhất cho giới chuyên môn và những người quan tâm đến kỹ thuật cầu đường.
1. Khái Niệm Và Tổng Quan Về Thép Dự Ứng Lực (PC Strand)
Thép dự ứng lực, hay còn gọi là cáp thép dự ứng lực (Prestressed Concrete Strand – PC Strand), là loại thép có hàm lượng carbon cao, được chế tạo đặc biệt để có cường độ chịu kéo cực lớn, gấp nhiều lần so với thép cốt bê tông thông thường. Khác với thép tròn trơn hay thép vằn, PC Strand thường bao gồm nhiều sợi thép nhỏ xoắn lại với nhau để tạo thành một tao cáp có khả năng chịu lực đồng nhất và linh hoạt trong quá trình thi công.
Lý do kỹ thuật đằng sau việc sử dụng thép dự ứng lực nằm ở nguyên lý “nén trước” bê tông. Bê tông là vật liệu chịu nén rất tốt nhưng chịu kéo cực kém. Bằng cách sử dụng cáp thép dự ứng lực để kéo căng và truyền lực nén vào khối bê tông ngay từ giai đoạn chế tạo, chúng ta tạo ra một trạng thái ứng suất ngược. Khi công trình đi vào vận hành và chịu tải trọng (xe cộ, bản thân kết cấu), ứng suất kéo do tải trọng gây ra sẽ bị triệt tiêu bởi lực nén dự trữ sẵn có, từ đó ngăn chặn sự hình thành vết nứt và tăng khả năng vượt nhịp.
Vai trò của thép dự ứng lực trong công trình cầu là vô cùng quan trọng. Nó không chỉ giúp giảm kích thước tiết diện dầm, tiết kiệm vật liệu bê tông mà còn nâng cao tuổi thọ công trình thông qua việc kiểm soát biến dạng và chống ăn mòn hiệu quả hơn nhờ các lớp bảo vệ chuyên dụng.
2. Cấu Tạo Và Các Thông Số Kỹ Thuật Đặc Trưng
4.1. Cấu tạo chi tiết của tao cáp thép

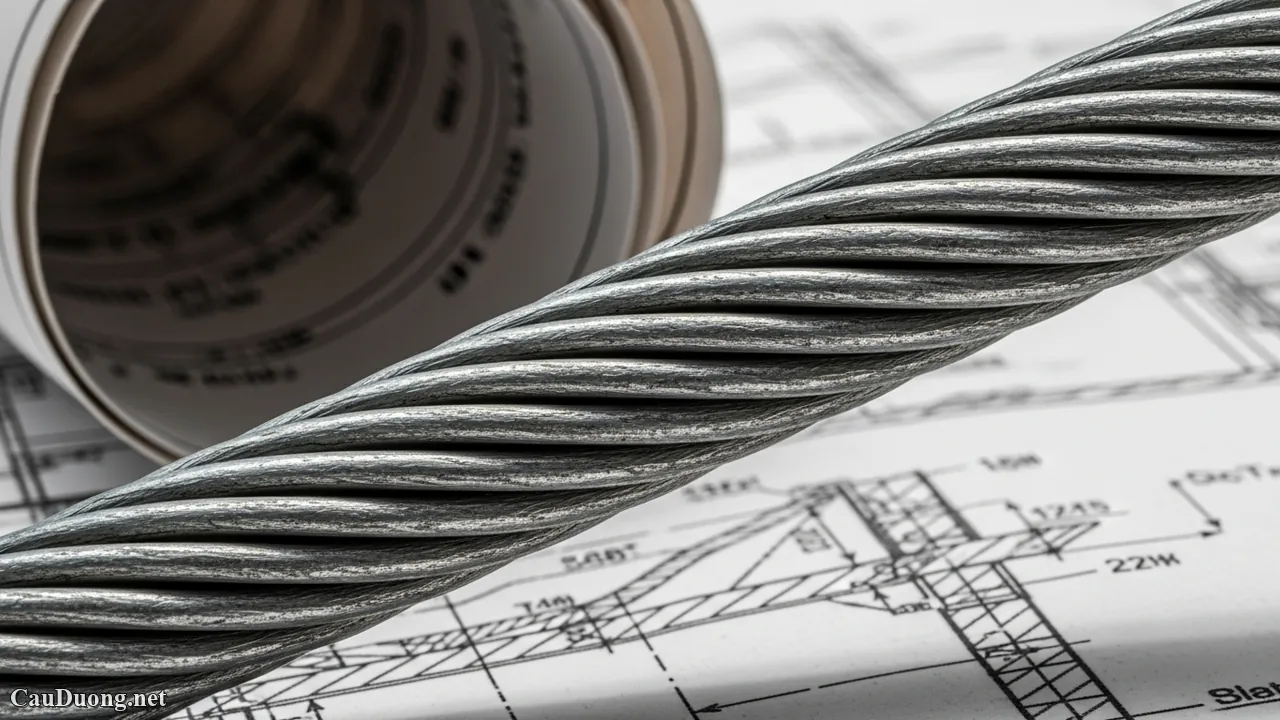

Loại cáp phổ biến nhất được sử dụng trong xây dựng cầu hiện nay là cáp 7 sợi (7-wire strand). Cấu tạo này bao gồm một sợi lõi thẳng ở giữa và 6 sợi thép khác xoắn bao quanh theo hình xoắn ốc. Cấu trúc này giúp tăng diện tích tiếp xúc với bê tông (trong trường hợp căng trước) hoặc tạo ra sự linh hoạt khi luồn cáp vào ống ghen (trong trường hợp căng sau).
Đường kính phổ biến của cáp thép dự ứng lực tại Việt Nam thường là 12.7mm (0.5 inch) và 15.24mm (0.6 inch). Ngoài ra, để phục vụ các dự án đặc thù hoặc các kết cấu neo giữ đất, các loại cáp 19 sợi hoặc cáp đơn có đường kính lớn hơn cũng được đưa vào sử dụng.
4.2. Đặc tính vật liệu và mác thép
Thép dự ứng lực được phân loại chủ yếu dựa trên cường độ chịu kéo giới hạn (Ultimate Tensile Strength). Hai mác thép phổ biến theo tiêu chuẩn ASTM A416 của Mỹ là:
- Grade 250: Cường độ chịu kéo tối thiểu là 1725 MPa.
- Grade 270: Cường độ chịu kéo tối thiểu là 1860 MPa (Đây là loại phổ biến nhất trong thi công cầu hiện nay).
Một đặc tính kỹ thuật cực kỳ quan trọng khác là độ chùng thấp (Low Relaxation). Thép dự ứng lực hiện đại thường trải qua quá trình ổn định nhiệt và cơ học (thermo-mechanical treatment) để giảm thiểu hiện tượng mất mát ứng suất theo thời gian. Nếu không đạt tiêu chuẩn độ chùng thấp, lực căng trong cáp sẽ giảm dần nhanh chóng, dẫn đến việc kết cấu cầu không còn đủ khả năng chịu lực như thiết kế ban đầu.
Thông số kỹ thuật điển hình (Cáp 15.24mm Grade 270)
- Diện tích tiết diện danh định: 140 mm²
- Khối lượng danh định: 1.102 kg/m
- Lực kéo đứt tối thiểu: 260.7 kN
- Giới hạn chảy (tại độ giãn dài 1%): ≥ 90% lực kéo đứt tối thiểu
- Độ giãn dài tối thiểu: 3.5%
3. Nguyên Lý Hoạt Động Và Cơ Chế Chịu Lực
Cơ chế làm việc của thép dự ứng lực dựa trên sự tương tác chặt chẽ giữa thép và bê tông thông qua lực dính bám hoặc lực tựa tại các đầu neo. Có hai phương pháp cơ bản tạo ra dự ứng lực là căng trước (Pre-tensioning) và căng sau (Post-tensioning).
4.3. Phương pháp căng trước
Trong phương pháp này, cáp thép được kéo căng trên bệ đúc trước khi đổ bê tông. Sau khi bê tông đạt đến cường độ thiết kế, người ta tiến hành cắt cáp. Lực căng trong cáp sẽ truyền vào bê tông thông qua lực dính bám dọc theo chiều dài sợi cáp. Phương pháp này thường áp dụng cho các cấu kiện đúc sẵn tại công xưởng như dầm chữ I, dầm bản rỗng nhịp ngắn.
4.4. Phương pháp căng sau
Đây là phương pháp chủ đạo trong thi công cầu nhịp lớn (dầm Super-T, dầm hộp đúc hẫng). Cáp thép được luồn vào các ống ghen đã đặt sẵn trong lòng bê tông. Sau khi bê tông khô cứng, cáp được kéo căng bằng kích thủy lực và chốt lại bằng bộ neo chuyên dụng ở hai đầu. Lực nén được truyền trực tiếp vào bê tông thông qua các bản đệm neo. Cuối cùng, vữa xi măng cao cấp được bơm vào ống ghen để bảo vệ cáp khỏi rỉ sét và tạo lực dính bám bổ sung.
Dòng lực trong kết cấu cầu dự ứng lực là sự kết hợp phức tạp giữa mô-men âm do dự ứng lực tạo ra và mô-men dương do tải trọng gây ra. Việc tính toán chính xác quỹ đạo của cáp (thường là hình parabol) cho phép kỹ sư tối ưu hóa khả năng chống lại lực cắt và mô-men uốn tại mọi vị trí trên dầm.
4. Quy Trình Thi Công Cáp Dự Ứng Lực Trong Cầu Đường
Quy trình thi công thép dự ứng lực đòi hỏi sự chính xác tuyệt đối, vì chỉ cần một sai sót nhỏ trong lực căng hoặc vị trí đặt cáp cũng có thể dẫn đến thảm họa sập đổ kết cấu.
4.5. Công tác chuẩn bị và lắp đặt ống ghen
Ống ghen (thường làm bằng thép dải xoắn hoặc nhựa HDPE) phải được lắp đặt đúng tọa độ thiết kế. Sai số cho phép về vị trí ống ghen thường chỉ tính bằng milimet. Các mối nối ống ghen phải được quấn băng keo kín để tránh nước xi măng lọt vào trong quá trình đổ bê tông gây tắc ống.
4.6. Luồn cáp và lắp đặt bộ neo
Cáp có thể được luồn trước khi đổ bê tông (để đảm bảo ống ghen không bị bẹp) hoặc luồn sau khi bê tông đã đóng rắn. Bộ neo bao gồm đế neo, bản neo và các nêm thép (wedges). Nêm thép có vai trò cực kỳ quan trọng, nó sẽ “cắn” chặt vào sợi cáp để giữ lực sau khi kích thôi tác dụng.
4.7. Công tác kéo căng (Tensioning)

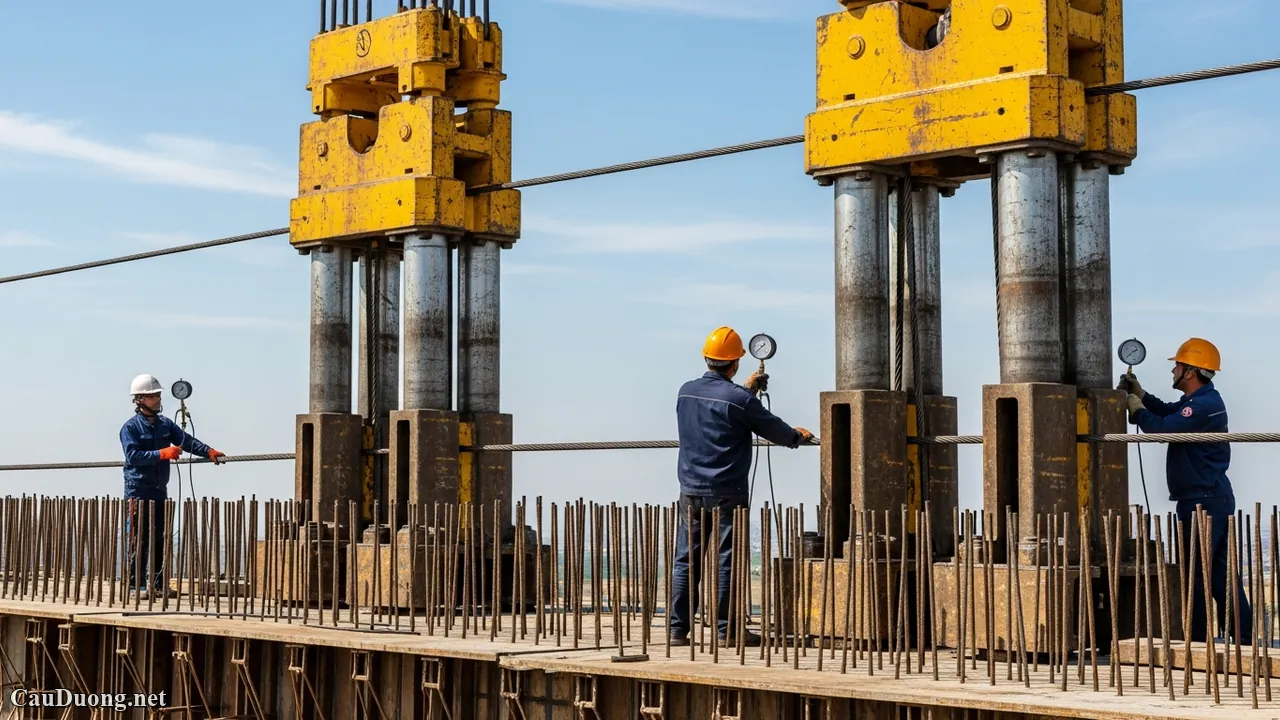

Đây là giai đoạn kịch tính nhất. Kích thủy lực công suất lớn được sử dụng để kéo cáp theo từng cấp áp lực (25%, 50%, 75%, 100% lực thiết kế). Kỹ sư phải giám sát đồng thời hai thông số: áp lực trên đồng hồ kích và độ giãn dài thực tế của cáp. Nếu sai số giữa độ giãn dài thực tế và tính toán lý thuyết vượt quá giới hạn (thường là ±5% hoặc ±10% tùy tiêu chuẩn), công tác kéo căng phải dừng lại để tìm nguyên nhân.
4.8. Bơm vữa (Grouting)
Sau khi kết thúc kéo căng và cắt bỏ phần cáp thừa, công tác bơm vữa phải được tiến hành sớm nhất có thể để ngăn chặn quá trình oxy hóa cáp. Vữa bơm phải là loại vữa không co ngót, có độ chảy cao để len lỏi vào từng kẽ nhỏ trong ống ghen, đảm bảo bao bọc hoàn toàn các sợi cáp.
5. Bảng Tổng Hợp So Sánh Cáp Dự Ứng Lực Và Thép Cốt Thông Thường
Để thấy rõ ưu thế của PC Strand, chúng ta có thể so sánh dựa trên các tiêu chí kỹ thuật cơ bản trong xây dựng cầu.
Bảng So Sánh Đặc Tính Kỹ Thuật
| Tiêu chí | Thép cốt thông thường (CB400/500) | Cáp thép dự ứng lực (Grade 270) | Ý nghĩa kỹ thuật |
|---|---|---|---|
| Cường độ kéo giới hạn | ~400 – 500 MPa | 1860 MPa | Cáp dự ứng lực mạnh hơn gấp 4 lần. |
| Trạng thái làm việc | Bị động (chờ bê tông nứt mới chịu lực) | Chủ động (tạo ứng suất nén trước) | Kiểm soát nứt và biến dạng tốt hơn. |
| Khả năng vượt nhịp | Hạn chế (thường < 25m cho dầm đúc sẵn) | Rất lớn (có thể > 100m với cầu đúc hẫng) | Giảm số lượng trụ cầu, tiết kiệm chi phí móng. |
| Trọng lượng kết cấu | Nặng nề do tiết diện bê tông lớn | Thanh mảnh, nhẹ nhàng | Giảm tải trọng bản thân, tăng tính thẩm mỹ. |
6. Các Tiêu Chuẩn Kỹ Thuật Và Kiểm Định Chất Lượng
Việc sử dụng thép dự ứng lực phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật để đảm bảo an toàn tuyệt đối. Tại Việt Nam, các tiêu chuẩn sau đây thường được áp dụng:
- TCVN 6284:1997 (ISO 6934): Thép cốt bê tông dự ứng lực.
- ASTM A416/A416M: Tiêu chuẩn của Mỹ cho cáp thép 7 sợi không phủ dùng cho bê tông dự ứng lực.
- AASHTO LRFD: Tiêu chuẩn thiết kế cầu đường bộ của Hiệp hội Quan chức Giao thông và Đường cao tốc Liên bang Hoa Kỳ.
Trước khi đưa vào công trình, cáp thép phải được lấy mẫu thí nghiệm tại các phòng LAS-XD đạt chuẩn để kiểm tra các chỉ tiêu: giới hạn bền kéo, giới hạn chảy, độ giãn dài và đặc biệt là thử nghiệm độ chùng nếu cần thiết. Việc kiểm định này đảm bảo rằng vật liệu không bị lỗi trong quá trình sản xuất hoặc hư hại trong quá trình vận chuyển và lưu kho.
7. Các Sự Cố Thường Gặp Và Biện Pháp Khắc Phục
Mặc dù là vật liệu ưu việt, nhưng nếu thi công không đúng kỹ thuật, thép dự ứng lực có thể gây ra những sự cố nghiêm trọng:
- Hiện tượng đứt sợi: Xảy ra khi kéo quá lực hoặc cáp bị lỗi sản xuất. Biện pháp: Thay thế tao cáp bị đứt hoặc tính toán lại khả năng chịu lực dựa trên số sợi còn lại nếu nằm trong giới hạn cho phép.
- Tụt neo: Do nêm neo bị bẩn hoặc lắp đặt không khớp. Biện pháp: Vệ sinh sạch sẽ hệ thống đầu neo, sử dụng các thiết bị định vị nêm chính xác.
- Ăn mòn cáp (Corrosion): Đây là “kẻ thù thầm lặng” làm giảm tuổi thọ cầu. Biện pháp: Đảm bảo công tác bơm vữa lấp đầy ống ghen, sử dụng cáp có vỏ bọc HDPE hoặc cáp mạ kẽm/phủ epoxy cho các vùng môi trường xâm thực mạnh (ven biển).
- Mất mát dự ứng lực quá mức: Do ma sát giữa cáp và ống ghen lớn hơn dự tính. Biện pháp: Sử dụng mỡ bôi trơn chuyên dụng hoặc điều chỉnh sơ đồ kéo căng (kéo hai đầu).
8. Ứng Dụng Thực Tế Tại Các Công Trình Trọng Điểm Việt Nam
Tại Việt Nam, công nghệ dự ứng lực đã trở thành tiêu chuẩn cho hầu hết các công trình cầu hiện đại. Điển hình là các dự án Cao tốc Bắc – Nam, nơi hàng nghìn phiến dầm Super-T dài 38-40m được sản xuất bằng công nghệ căng sau, giúp rút ngắn thời gian thi công đáng kể.
Trong các công trình cầu lớn như Cầu Bạch Đằng hay Cầu Thủ Thiêm 2, hệ thống cáp dự ứng lực ngoài và dự ứng lực trong dầm hộp đóng vai trò chịu tải trọng chính, cho phép tạo ra những nhịp cầu dài với kiến trúc mềm mại, thanh thoát. Không chỉ dừng lại ở dầm cầu, thép dự ứng lực còn được ứng dụng trong việc xây dựng các bồn chứa LNG quy mô lớn hay các tháp gió, minh chứng cho tính đa năng và tin cậy của loại vật liệu này.
9. Kết Luận
Thép dự ứng lực (PC Strand) không chỉ đơn thuần là một thành phần trong kết cấu bê tông, mà nó chính là biểu tượng của sự tiến bộ trong kỹ thuật xây dựng hạ tầng. Nhờ có “trái tim thép” này, chúng ta đã có thể xây dựng nên những cây cầu vượt qua những không gian rộng lớn, nối liền những bờ vui và thúc đẩy kinh tế xã hội phát triển.
Tuy nhiên, sự ưu việt luôn đi kèm với trách nhiệm cao về mặt kỹ thuật. Sự hiểu biết sâu sắc về đặc tính vật liệu, việc tuân thủ khắt khe các tiêu chuẩn TCVN, ASTM và quy trình thi công tỉ mỉ là điều kiện tiên quyết để tạo nên những công trình cầu trường tồn với thời gian. Cauduong.net tin rằng, với sự phát triển không ngừng của công nghệ vật liệu mới như cáp sợi carbon (CFRP) hay bê tông siêu tính năng (UHPC), vai trò của dự ứng lực sẽ còn tiến xa hơn nữa trong tương lai của ngành giao thông vận tải.
