Trong hệ thống hạ tầng giao thông đường bộ hiện đại, cầu bê tông cốt thép (BTCT) đóng vai trò là xương sống, chiếm tỷ trọng lớn nhất về số lượng và quy mô đầu tư. Từ những cây cầu bản nhịp ngắn ở vùng nông thôn cho đến những cây cầu dầm hộp vượt sông lớn hay cầu cạn trên đường cao tốc, vật liệu bê tông cốt thép đã chứng minh được tính ưu việt vượt trội về khả năng chịu lực, độ bền và chi phí bảo trì thấp.
Tuy nhiên, việc thiết kế một công trình cầu BTCT không chỉ đơn thuần là việc tính toán cốt thép dựa trên mô men uốn. Đó là một quy trình kỹ thuật phức tạp đòi hỏi sự am hiểu sâu sắc về tương tác giữa vật liệu, sự biến đổi của ứng suất theo thời gian (từ biến, co ngót), ảnh hưởng của môi trường và các tải trọng động trong quá trình khai thác. Đặc biệt, trong bối cảnh biến đổi khí hậu và lưu lượng giao thông ngày càng tăng, các yêu cầu kỹ thuật về thiết kế cầu ngày càng trở nên khắt khe hơn nhằm đảm bảo tuổi thọ công trình lên tới 100 năm.
Tại Cauduong.net, chúng tôi cam kết mang đến những thông tin kỹ thuật chuẩn xác nhất dựa trên các tiêu chuẩn hiện hành. Bài viết này sẽ phân tích sâu các yêu cầu kỹ thuật quan trọng trong thiết kế cầu bê tông cốt thép, từ giai đoạn lựa chọn sơ đồ nhịp, tính toán nội lực theo các trạng thái giới hạn, đến các chi tiết cấu tạo nhằm đảm bảo an toàn và thẩm mỹ. Đây là tài liệu tham khảo chuyên sâu dành cho các kỹ sư, sinh viên chuyên ngành và những nhà quản lý dự án quan tâm đến chất lượng công trình giao thông.
Khái niệm và Nguyên lý làm việc của Cầu Bê tông cốt thép
Bản chất sự kết hợp giữa Bê tông và Cốt thép

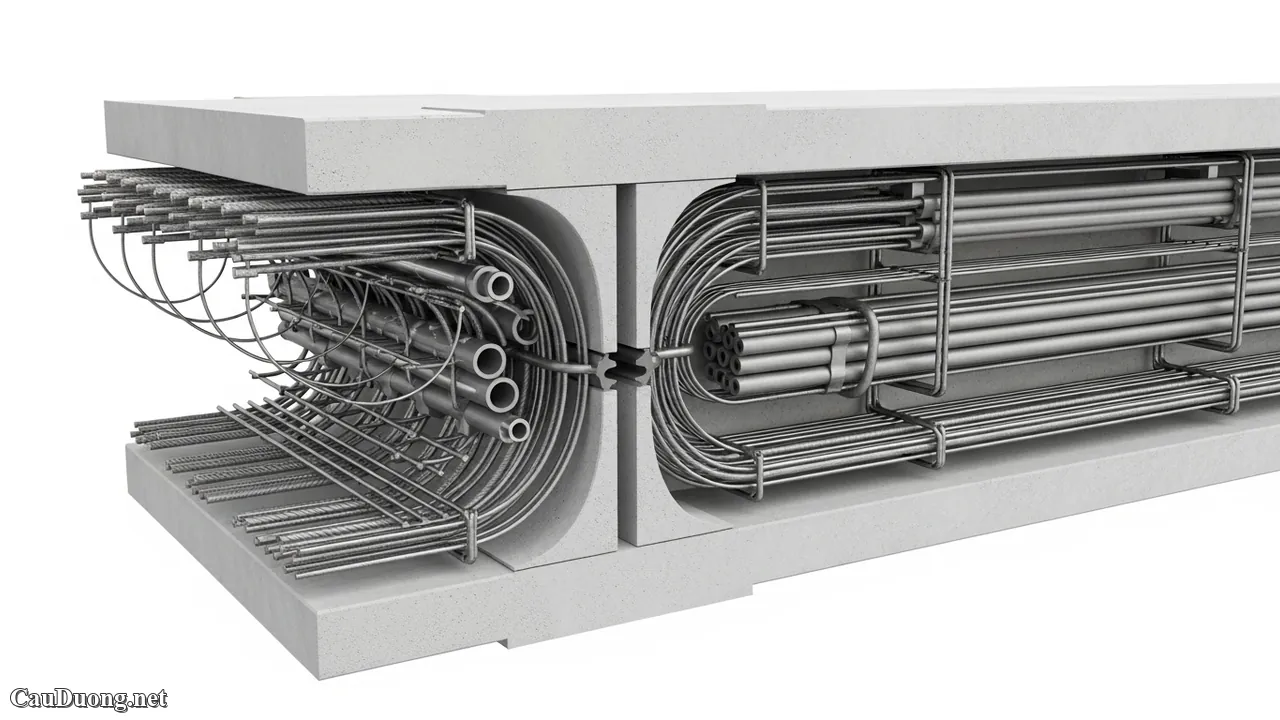

Cầu bê tông cốt thép hoạt động dựa trên nguyên lý cộng sinh hoàn hảo giữa hai vật liệu có tính chất cơ học trái ngược nhưng bổ trợ cho nhau: bê tông và thép. Bê tông là vật liệu có cường độ chịu nén rất cao nhưng khả năng chịu kéo lại cực kỳ thấp (thường chỉ bằng 1/10 đến 1/15 cường độ chịu nén). Ngược lại, cốt thép là vật liệu có khả năng chịu kéo và chịu nén đều rất tốt, độ dẻo cao. Trong kết cấu cầu, cốt thép được bố trí vào các vùng chịu kéo của cấu kiện để gánh lấy ứng suất kéo mà bê tông không thể chịu đựng được, ngăn chặn sự phá hoại giòn đột ngột.
Sự kết hợp này khả thi về mặt vật lý nhờ hai yếu tố kỹ thuật then chốt. Thứ nhất là lực dính bám (bond strength) giữa bề mặt cốt thép và bê tông, cho phép truyền ứng suất qua lại giữa hai vật liệu, giúp chúng cùng biến dạng mà không bị trượt. Thứ hai, hệ số giãn nở nhiệt của bê tông và thép xấp xỉ nhau ($\alpha \approx 1.0 \times 10^{-5} / ^\circ C$). Điều này đảm bảo rằng khi nhiệt độ môi trường thay đổi, nội ứng suất sinh ra do sự chênh lệch biến dạng nhiệt giữa hai vật liệu là không đáng kể, không gây phá hoại liên kết từ bên trong.
Trong thiết kế cầu hiện đại, khái niệm này được mở rộng sang Bê tông cốt thép dự ứng lực (Prestressed Concrete). Đối với các nhịp cầu lớn, trọng lượng bản thân của dầm BTCT thường trở nên quá lớn. Kỹ thuật dự ứng lực chủ động tạo ra một ứng suất nén trước trong vùng bê tông sẽ chịu kéo dưới tác dụng của tải trọng sử dụng. Điều này giúp hạn chế hoặc triệt tiêu vết nứt, cho phép giảm tiết diện dầm, vượt nhịp lớn hơn và tăng độ bền chống ăn mòn cho cốt thép.
Cơ chế chịu lực và Dòng truyền lực
Nguyên lý hoạt động của cầu BTCT là sự truyền tải trọng theo một dòng lực nhất định từ mặt cầu xuống nền đất. Khi các phương tiện giao thông (hoạt tải) di chuyển trên cầu, tải trọng bánh xe tác dụng trực tiếp lên bản mặt cầu, sau đó truyền xuống hệ dầm chủ (dầm dọc). Tại đây, dầm chủ chịu uốn và cắt, chuyển tải trọng thành các phản lực tại các gối cầu đặt trên đỉnh trụ hoặc mố. Trụ và mố tiếp nhận tải trọng thẳng đứng này, cùng với các tải trọng ngang (lực hãm xe, gió, dòng chảy, động đất) và truyền xuống hệ móng (cọc khoan nhồi, cọc đóng, hoặc móng nông) để phân tán vào nền đất.
Một điểm đặc biệt trong cơ chế chịu lực của cầu BTCT là sự phân phối ngang tải trọng. Không một dầm đơn lẻ nào chịu toàn bộ tải trọng của xe tải thiết kế. Thông qua hệ thống dầm ngang (cross-beams) hoặc bản mặt cầu liên tục, tải trọng được phân bố cho các dầm lân cận theo độ cứng của chúng. Việc tính toán chính xác hệ số phân bố ngang là một bước cực kỳ quan trọng trong thiết kế, ảnh hưởng trực tiếp đến việc bố trí cốt thép và kích thước dầm, đảm bảo tính kinh tế và an toàn đồng bộ cho cả mặt cắt ngang cầu.
Các bộ phận chính và Yêu cầu cấu tạo
1. Kết cấu nhịp (Thân cầu)
Kết cấu nhịp là bộ phận trực tiếp đỡ tải trọng xe chạy. Tùy thuộc vào chiều dài nhịp, các loại dầm BTCT phổ biến bao gồm:
- Dầm bản (Slab): Dùng cho nhịp nhỏ (6m – 12m), thi công đơn giản nhưng tốn vật liệu.
- Dầm chữ T: Là giải pháp kinh điển cho nhịp trung bình (12m – 24m), giúp loại bỏ phần bê tông vùng chịu kéo không tham gia chịu lực, giảm trọng lượng bản thân.
- Dầm I và dầm Super-T: Đây là các loại dầm định hình phổ biến nhất hiện nay cho nhịp từ 24m đến 40m. Dầm Super-T có ưu điểm vượt trội về khả năng chịu xoắn, ổn định khí động học và bề rộng cánh lớn giúp giảm số lượng phiến dầm cần thiết.
- Dầm hộp (Box Girder): Dùng cho các nhịp lớn (> 40m) hoặc cầu cong, cầu đúc hẫng. Dầm hộp có độ cứng chống xoắn rất cao và khả năng vượt nhịp vượt trội nhờ mô men quán tính lớn.
Yêu cầu kỹ thuật quan trọng đối với kết cấu nhịp là phải đảm bảo độ vồng thiết kế. Do đặc tính từ biến (creep) của bê tông, dầm cầu sẽ có xu hướng võng xuống theo thời gian dưới tác dụng của tải trọng bản thân. Kỹ sư thiết kế phải tính toán độ vồng ngược khi đúc dầm để sau nhiều năm khai thác, dầm vẫn giữ được trắc dọc êm thuận, không bị võng quá giới hạn cho phép gây tâm lý bất an cho người lái xe và ảnh hưởng thoát nước mặt cầu.
2. Kết cấu phần dưới (Mố, Trụ)
Mố và trụ cầu không chỉ chịu lực nén thẳng đứng mà còn chịu các lực ngang rất lớn. Đối với mố cầu, áp lực đất đắp sau mố là yếu tố nguy hiểm nhất, có thể gây trượt hoặc lật mố. Thiết kế mố phải bao gồm bản quá độ (approach slab) để giảm thiểu hiện tượng lún không đều giữa đường đầu cầu và cầu, tránh gây xóc cho phương tiện.
Đối với trụ cầu, đặc biệt là trụ cầu vượt sông, yêu cầu chống va trôi và xói lở là bắt buộc. Hình dáng trụ thường được thiết kế dạng thon gọn, bo tròn hoặc vát cạnh về phía thượng lưu để giảm cản trở dòng chảy. Phần cốt thép thân trụ phải được tính toán kỹ lưỡng để chịu được mô men uốn do lực hãm xe, gió bão và đặc biệt là tải trọng động đất theo tiêu chuẩn thiết kế kháng chấn.
3. Hệ thống liên kết và Khe co giãn
Gối cầu (Bearings) và khe co giãn (Expansion Joints) là những bộ phận “nhỏ nhưng có võ”. Gối cầu (thường là gối chậu hoặc gối cao su cốt bản thép) có nhiệm vụ truyền tải trọng và cho phép dầm cầu biến dạng nhiệt, quay tự do mà không gây ứng suất phụ lên trụ. Khe co giãn phải đảm bảo độ êm thuận khi xe chạy qua, đồng thời phải kín nước tuyệt đối để ngăn nước mưa chứa muối hoặc hóa chất chảy xuống làm rỉ sét đầu dầm và gối cầu bên dưới.
Quy trình thiết kế theo Tiêu chuẩn TCVN 11823:2017
Các Trạng thái Giới hạn (Limit States)
Hiện nay, việc thiết kế cầu tại Việt Nam tuân thủ theo TCVN 11823:2017 (dựa trên tiêu chuẩn AASHTO LRFD của Mỹ). Triết lý thiết kế này dựa trên phương pháp Hệ số tải trọng và Sức kháng (LRFD), xét đến xác suất xảy ra của tải trọng và độ tin cậy của vật liệu. Kỹ sư phải kiểm toán công trình theo 4 trạng thái giới hạn chính:
- Trạng thái giới hạn Cường độ (Strength Limit State): Đảm bảo cầu không bị sập đổ, phá hoại dưới tổ hợp tải trọng xe nặng nhất, gió bão lớn nhất có thể xảy ra trong tuổi thọ công trình. Đây là điều kiện tiên quyết để đảm bảo an toàn sinh mạng.
- Trạng thái giới hạn Sử dụng (Service Limit State): Kiểm soát bề rộng vết nứt, độ võng và ứng suất trong bê tông/cốt thép dưới điều kiện khai thác bình thường. Mục tiêu là đảm bảo tuổi thọ, thẩm mỹ và sự thoải mái cho người sử dụng.
- Trạng thái giới hạn Mỏi và Nứt gãy (Fatigue and Fracture Limit State): Kiểm soát sự phá hoại do tải trọng lặp đi lặp lại hàng triệu lần (xe chạy qua lại liên tục) gây ra hiện tượng mỏi vật liệu, đặc biệt quan trọng với các chi tiết thép và mối hàn.
- Trạng thái giới hạn Đặc biệt (Extreme Event Limit State): Đảm bảo cầu không bị sụp đổ hoàn toàn (dù có thể hư hỏng nặng) khi xảy ra các sự cố cực đoan như động đất lớn, va tàu, hoặc lũ lụt lịch sử.
Tải trọng thiết kế
Việc xác định tải trọng là bước đầu vào quan trọng nhất. Tải trọng xe thiết kế tiêu chuẩn hiện nay là đoàn xe HL-93. Mô hình này bao gồm một xe tải thiết kế (3 trục) hoặc xe hai trục kết hợp với tải trọng làn rải đều (9.3 N/mm). Khác với các tiêu chuẩn cũ (như H30-XB80), tải trọng HL-93 phản ánh chính xác hơn lưu lượng và tải trọng xe tải hạng nặng hiện đại.
Ngoài tải trọng xe, kỹ sư phải tính toán kỹ lưỡng tải trọng gió (theo khí động học), tải trọng nhiệt độ (gradient nhiệt), co ngót và từ biến của bê tông. Đặc biệt ở Việt Nam, tải trọng va tàu trên sông và tải trọng động đất tại các vùng có đứt gãy địa chất cũng là những yếu tố bắt buộc phải đưa vào mô hình tính toán bằng các phần mềm chuyên dụng như Midas Civil, RM Bridge.
Vật liệu sử dụng: Yêu cầu kỹ thuật và Tiêu chuẩn
Chất lượng của cầu BTCT phụ thuộc hoàn toàn vào chất lượng vật liệu đầu vào. TCVN 11823:2017 quy định rất rõ về các thông số này.
Bê tông (Concrete)
Bê tông dùng cho dầm cầu hiện đại thường là bê tông cường độ cao (HPC).
- Cường độ chịu nén ($f’_c$): Đối với dầm dự ứng lực, thường yêu cầu tối thiểu từ 35 MPa đến 50 MPa (tương đương mác C35 – C50). Với các bộ phận ít chịu lực như mố trụ, có thể dùng mác C30.
- Độ sụt và tính công tác: Bê tông phải có độ sụt phù hợp để bơm được vào các khuôn đúc có mật độ cốt thép dày đặc mà không bị phân tầng.
- Phụ gia: Sử dụng phụ gia siêu dẻo để giảm nước, phụ gia khoáng (tro bay, silica fume) để tăng độ đặc chắc, chống thấm và chống xâm thực mặn (đối với cầu ven biển).
Cốt thép (Reinforcement)
- Cốt thép thường: Sử dụng thép vằn (deformed bars) để tăng khả năng dính bám. Mác thép phổ biến là CB400 hoặc CB500 (giới hạn chảy $f_y \ge 400$ MPa). Thép phải có tính dẻo cao để đảm bảo kết cấu có khả năng cảnh báo trước khi phá hoại.
- Cáp dự ứng lực: Sử dụng các bó cáp tao xoắn 7 sợi (7-wire strands) cường độ rất cao (thường là cấp 1860 MPa – Grade 270 theo ASTM A416). Các bó cáp này được căng kéo để tạo lực nén trước cho bê tông.
Bảng Tổng Hợp So Sánh Các Loại Dầm Cầu BTCT Phổ Biến
| Loại Dầm | Phạm vi nhịp (m) | Ưu điểm | Nhược điểm | Ứng dụng điển hình |
|---|---|---|---|---|
| Dầm bản (Slab) | 6 – 15 | Thi công đơn giản, chiều cao kiến trúc thấp. | Tốn vật liệu, trọng lượng bản thân lớn. | Cầu kênh rạch nhỏ, cầu chui dân sinh. |
| Dầm T | 15 – 25 | Tiết kiệm bê tông vùng kéo, cốp pha định hình đơn giản. | Chiều cao dầm lớn, độ cứng chống xoắn kém. | Cầu trên đường tỉnh lộ, quốc lộ cũ. |
| Dầm Super-T | 25 – 40 | Hiệu quả kinh tế cao, thi công nhanh, ít dầm/mặt cắt ngang. | Yêu cầu công nghệ đúc và vận chuyển phức tạp hơn. | Đường cao tốc, cầu vượt đô thị, cầu vượt sông trung bình. |
| Dầm hộp (Box) | 40 – 150+ | Vượt nhịp lớn, chống xoắn tốt, thẩm mỹ cao. | Thi công phức tạp (đúc hẫng), chi phí cao. | Cầu lớn vượt sông, cầu cạn cao tốc, nút giao phức tạp. |
Sự cố thường gặp và Biện pháp phòng ngừa
Trong thực tế vận hành, cầu bê tông cốt thép thường đối mặt với một số vấn đề kỹ thuật điển hình mà quá trình thiết kế phải lường trước:
1. Nứt bê tông (Cracking): Đây là hiện tượng phổ biến nhất. Các vết nứt có thể do co ngót nhiệt khi mới đổ bê tông, hoặc do quá tải trọng khai thác.Giải pháp thiết kế: Bố trí cốt thép phân bố chống co ngót hợp lý, kiểm toán bề rộng vết nứt chặt chẽ trong trạng thái giới hạn sử dụng, và quy định quy trình bảo dưỡng bê tông nghiêm ngặt.
2. Ăn mòn cốt thép (Corrosion): Đặc biệt nghiêm trọng ở vùng ven biển hoặc nơi có nước nhiễm mặn. Ion Clorua xâm nhập qua lớp bê tông bảo vệ, phá hủy màng thụ động của thép, gây gỉ sét và nứt vỡ bê tông.Giải pháp thiết kế: Tăng chiều dày lớp bê tông bảo vệ (có thể lên tới 50mm – 70mm), sử dụng bê tông chống thấm cao, hoặc sử dụng cốt thép phủ Epoxy/mạ kẽm.
3. Lún không đều mố trụ: Gây ra các ứng suất phụ rất lớn trong kết cấu siêu tĩnh (dầm liên tục).Giải pháp thiết kế: Khảo sát địa chất kỹ lưỡng. Sử dụng móng cọc khoan nhồi cắm sâu vào tầng đá gốc hoặc tầng đất tốt. Tính toán độ lún theo thời gian và thiết kế gối cầu có khả năng điều chỉnh cao độ.
Kết luận
Thiết kế cầu bê tông cốt thép là một bài toán tổng hòa giữa khoa học vật liệu, cơ học kết cấu và nghệ thuật tạo hình. Một bản thiết kế tốt không chỉ đảm bảo khả năng chịu lực theo tiêu chuẩn TCVN 11823:2017 mà còn phải tối ưu hóa biện pháp thi công, giảm thiểu rủi ro sự cố và tiết kiệm chi phí vòng đời.
Với sự phát triển của công nghệ bê tông tính năng cao (UHPC) và các phần mềm mô phỏng tiên tiến, cầu bê tông cốt thép tại Việt Nam đang ngày càng vươn dài nhịp, thanh mảnh hơn và bền vững hơn. Đối với các kỹ sư cầu đường, việc nắm vững các yêu cầu kỹ thuật cốt lõi này là nền tảng để kiến tạo nên những “mạch máu” giao thông an toàn, góp phần thúc đẩy sự phát triển kinh tế của đất nước.
